Main settings

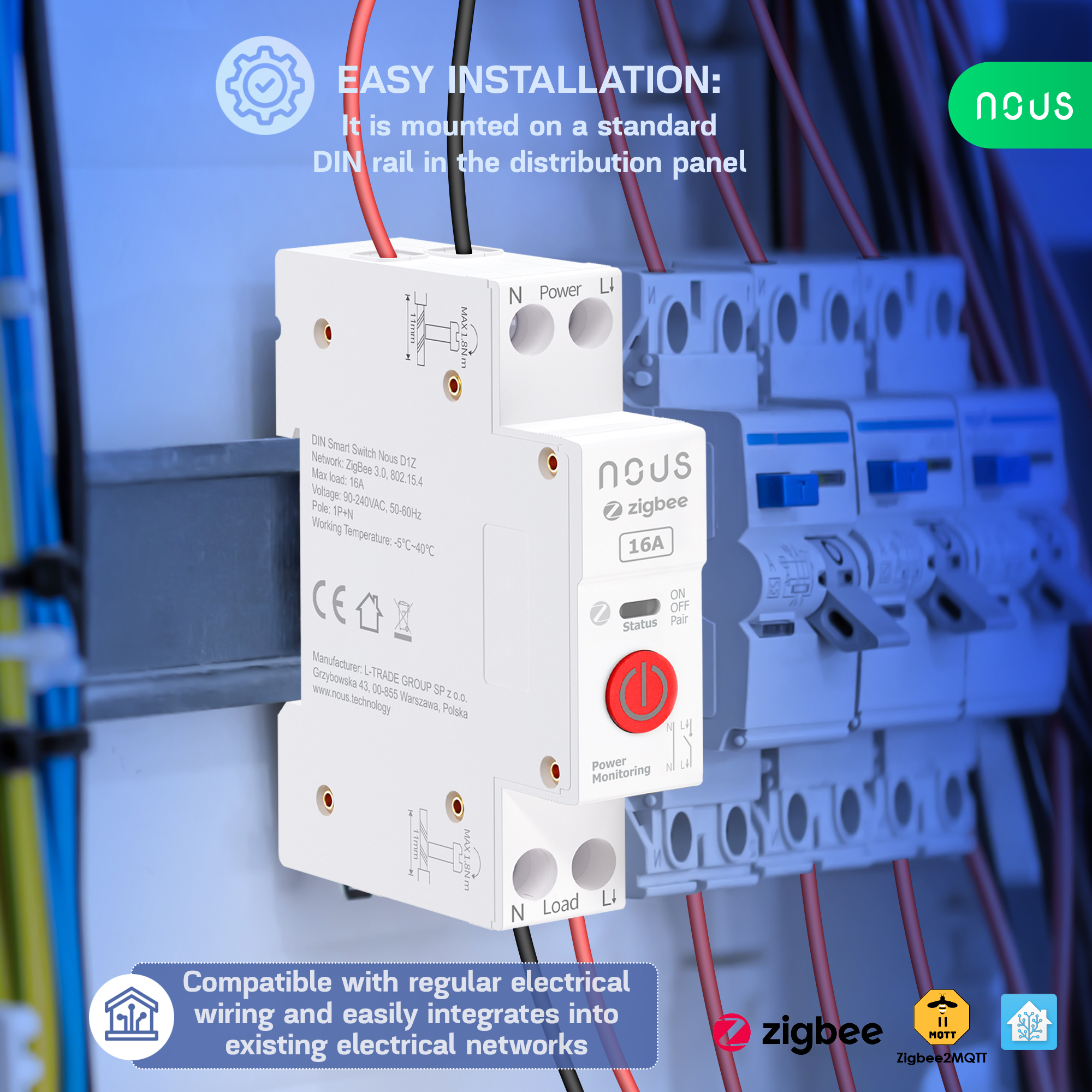

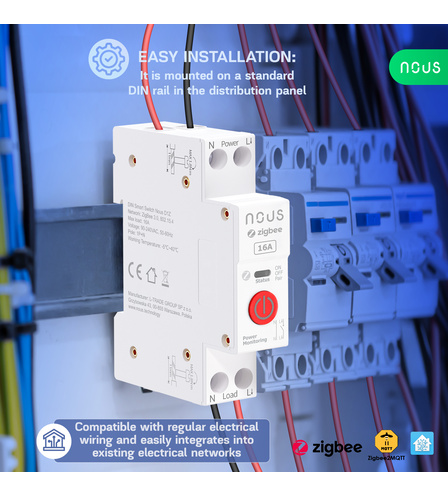

Compatibility	Locking Clip for DIN rail mounting
Brand	NOUS
Colour	White
Material	PC/ABS (V0)

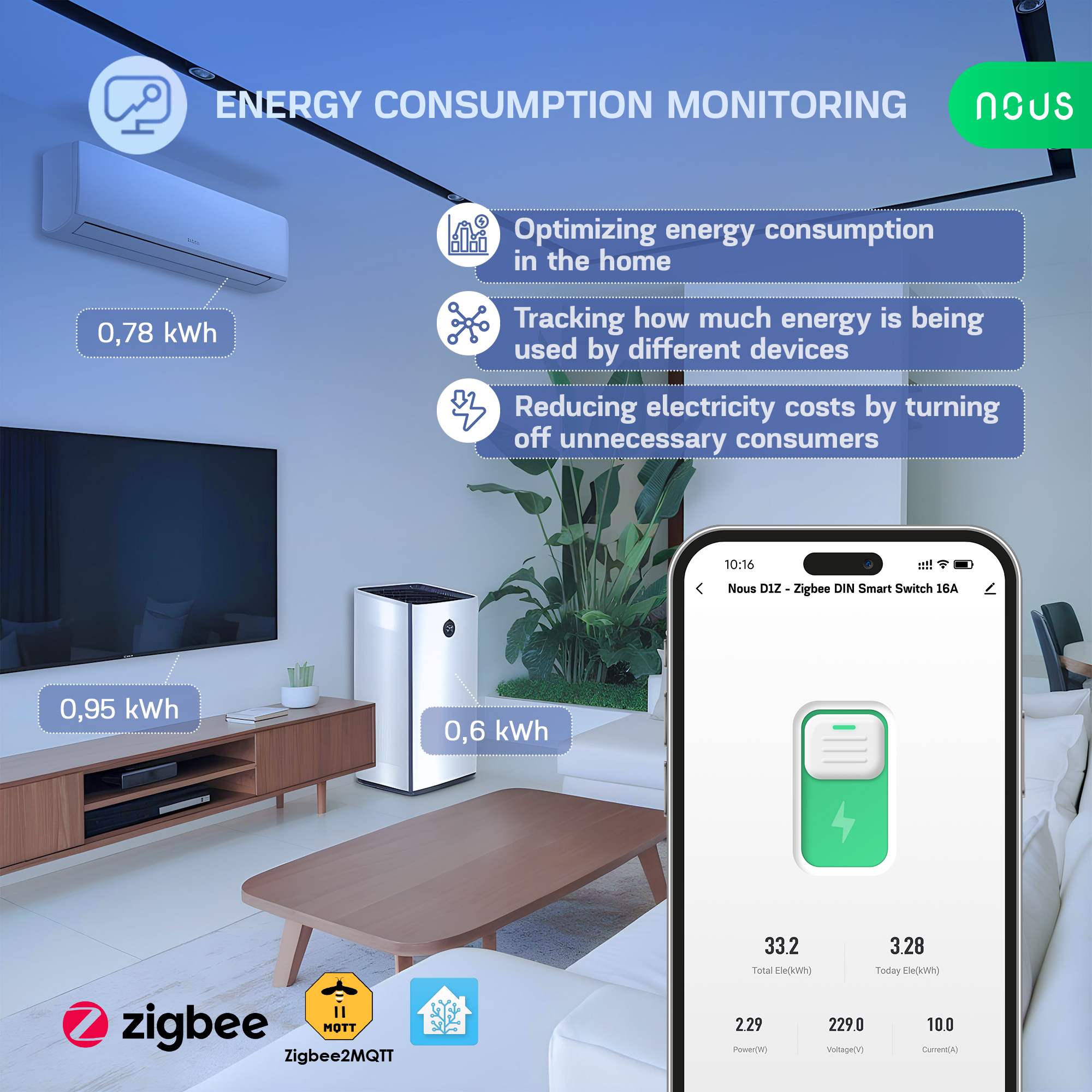

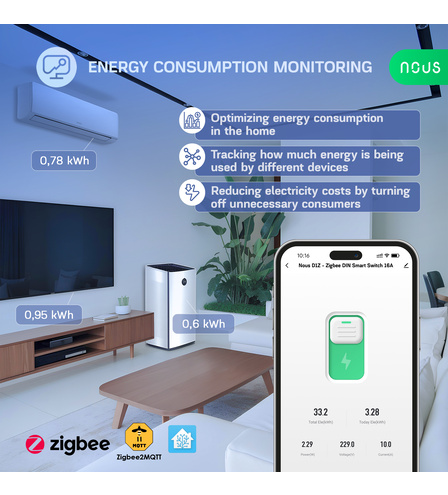

Special features	Energy monitoring
Certificate	CE, RoHS

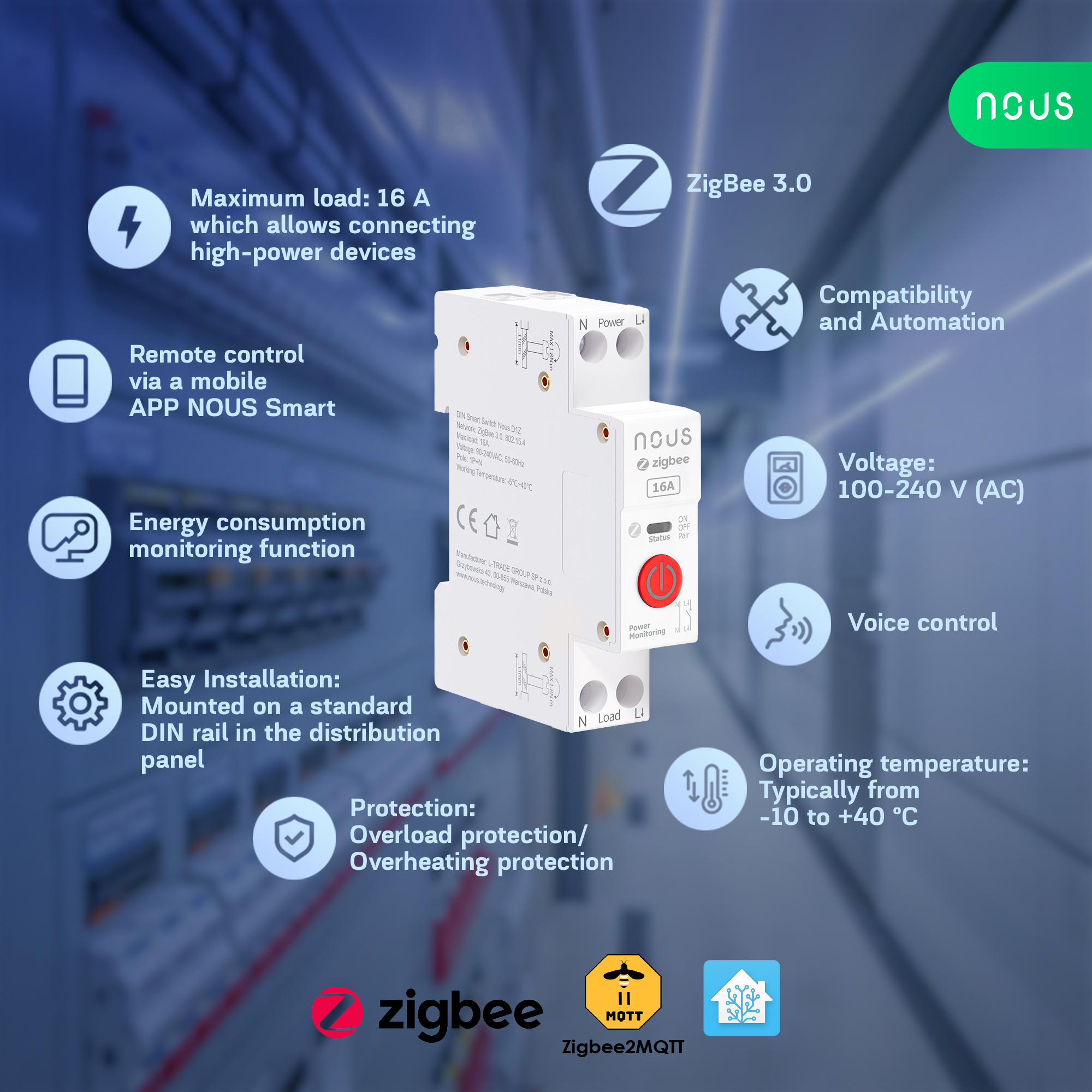

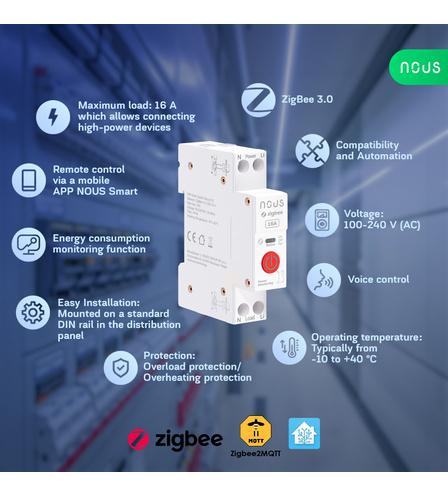

Specifications
Device dimensions	82x50x15 mm
Operating temperature	-25~70 ℃
Operating voltage range	90-240V
Maximum load	16 A
Level of moisture protection	IP20
Network
Communication standard	IEEE802.15.4
Control from a smartphone	APP: NOUS Smart Home
Compatibility with voice assistants	Amazon Alexa, Google Home
Protocol	ZigBee 3.0
System requirements	iOS 8 or Android 4.4 or higher

OPERATING MANUAL

description

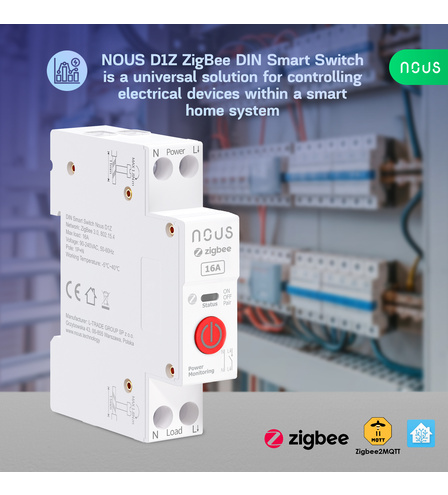

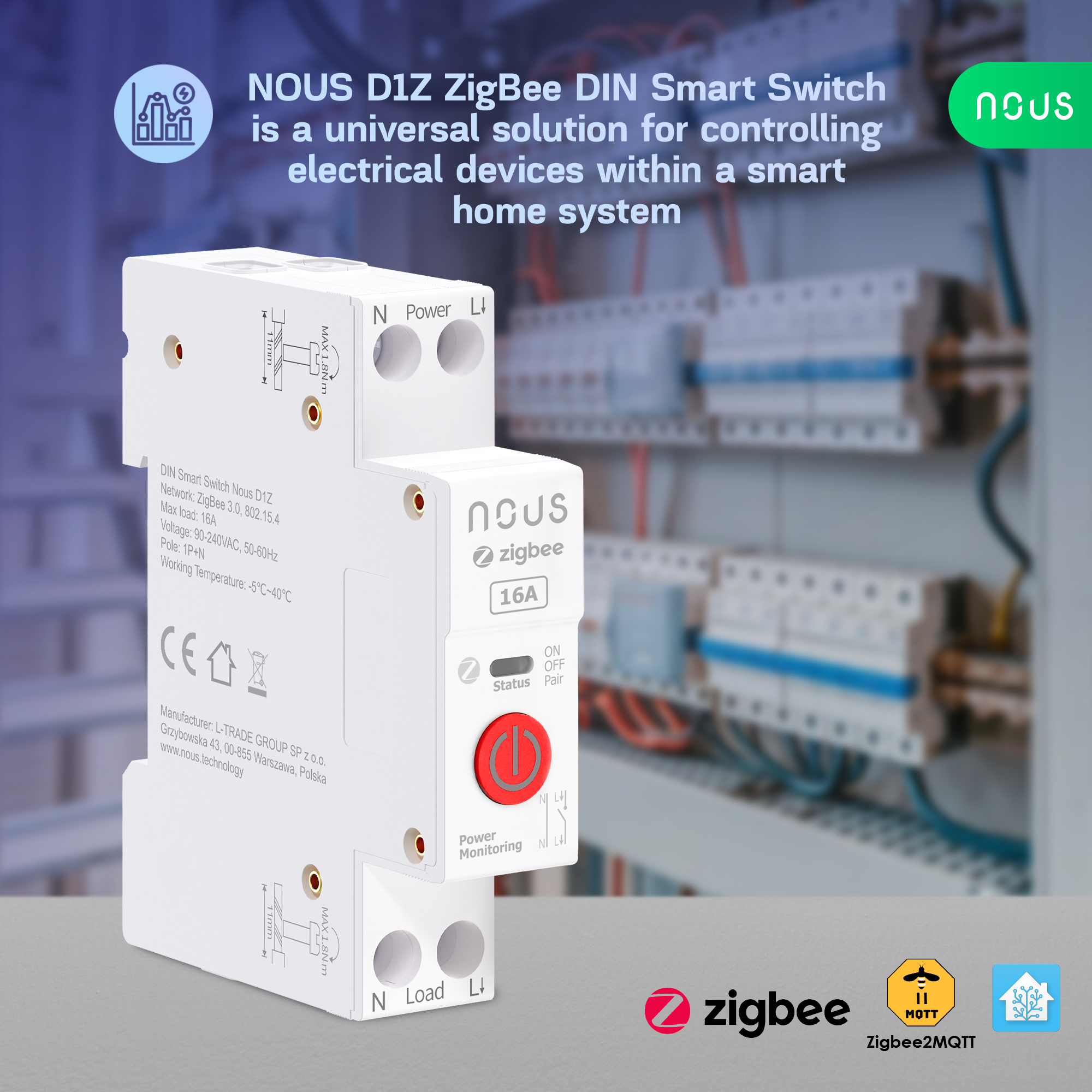

The Zigbee switch NOUS D1Z (hereinafter referred to as the switch) is designed to organize automatic and manual switching off of electrical appliances in the room, by remote access via the Internet, using a smartphone or tablet with the Nous Smart Home application installed. Communication with the switch is configured via a remote server using the P2P protocol, for which a wireless zigbee adapter is used. The switch is equipped with a mechanical button and a light indication of the device status. The device is equipped with an electromechanical relay.

NOTE: You will need a Nous E1, Nous E7 or other Tuya-compatible ZigBee gateway/hub to connect.

The connection of a smart socket to the Internet cannot be guaranteed in all cases, as it depends on many conditions: the quality of the communication channel and intermediate network equipment, the make and model of the mobile device, the version of the operating system, etc.

PREVENTIVE MEASURES

Read these instructions carefully.
Use the product within the temperature and humidity limits specified in the technical data sheet.
Do not install the product near heat sources, such as radiators, etc.
Do not allow the device to fall or be subjected to mechanical stress.
Do not use chemically active or abrasive cleaning agents to clean the product. Use a damp flannel cloth.
Do not overload the specified capacity. This may cause a short circuit and electric shock.
Do not disassemble the product yourself - diagnostics and repair of the device should only be carried out at a certified service center.

Design and controls

№	Name	description
1	Button	A short press of the button switches the device "ON" "OFF". A long press of the button (5-7 C) resets the device settings and network connection parameters.
2	Indicator	Shows the current status of the device

Installation

Installation procedure:
1	Connect the switch as shown in one of the electrical diagrams.
2	Marking: L - mains terminal (110-240V) Live (phase) N - mains terminal (110-240V) Neutral (zero)
3	When the installation is complete, the device is ready for use.
	Importantly:	Make sure that the Wi-Fi network in the selected installation location is stable and has a sufficient level.

Connection

To connect the Nous D1Z device, you need a smartphone based on the Android or iOS mobile operating system with the Nous Smart Home application installed. This mobile application is free and available for download from the Play Market and App Store. The QR code for the application is given below:

After installing the application, for it to work correctly, you need to grant it all permissions in the appropriate section of your smartphone settings. Then you need to register a new user of this application.

How to connect the device to the Zigbee network:

1	Connect your smartphone to the access point that will be used to connect the device. Make sure that the network frequency range is 2.4 GHz, otherwise the device will not connect, as Zigbee Hubs are not designed to work with 5 GHz Wi-Fi networks; (your ZigBee Hub must already be connected to the app)
2	Plug the device into the network. If the light indicator does not blink quickly, press the button for 5-7 seconds to reset the smart socket settings to factory defaults.
3	Open the Nous Smart Home app and click the add new device button
4	An auto-scan will appear, prompting you to add a new device. Confirm the connection and start pairing.
5	If auto-scan doesn't see your device, you can select it manually from the device list

6	In the "Add Manually" tab, select the "Smart Switches" category, and in it the "D1Z Smart Switch" model, as shown in the picture above;
7	In the window that opens, select "next step" and click the "Forward" button;
8	connecting to a Zigbee hub

8	A window will appear indicating the degree of network connection and adding the current user of the application to the list of devices:
9	Once the procedure is complete, a window will appear where you can name the device and select the room it is in. The device name will also be used by Amazon Alexa and Google Home.
10	To delete all data from the smart plug, you need to "Delete device", "power off and delete all data" in the device menu
When the device is removed from the user's device list in the application, the smart socket settings are reset to factory settings and you will need to go through the Wi-Fi connection procedure again. If the password for the Wi-Fi access point was entered incorrectly, the application will display a "Failed to connect to Wi-Fi" window after the timer expires, offering step-by-step steps to fix the problem.

How to connect your device to Alexa

1	Log in using your Alexa account and password (if you are not already registered, register first); Once logged in, click the menu in the upper left corner, then click "Settings" and select "Set up a new device";
2	Select "Skills" in the settings bar, then search for "NOUS Smart Home" in the search bar; In the search results, select NOUS Smart Home, then click Enable.
3	Enter the username and password you previously registered (account supported only in the United States); When you see the correct page, it means that the Alexa account is linked to the NOUS Smart Home account.

4	Device Discovery: Users need to say to Echo: “Echo (or Alexa), open my devices”. Echo will start to find devices added in NOUS Smart Home APP, it will take about 20 seconds to show the result. Or you can click “Open Devices” in Alexa APP, it will show the devices that have been found successfully. Note: “Echo” is one of the wake-up names, which can be any of these three names (Settings): Alexa/Echo/Amazon.
5	List of support skills User can control devices with the following instructions: Alexa, turn on [device] Alexa, turn off [device]
Attention: the device name must match the NOUS Smart Home APP.

MANUALE D'USO

descrizione

L'interruttore Zigbee NOUS D1Z (di seguito denominato interruttore) è progettato per organizzare lo spegnimento automatico e manuale degli apparecchi elettrici nella stanza, tramite accesso remoto via Internet, utilizzando uno smartphone o un tablet con l'applicazione Nous Smart Home installata. La comunicazione con lo switch viene configurata tramite un server remoto utilizzando il protocollo P2P, per il quale viene utilizzato un adattatore zigbee wireless. L'interruttore è dotato di un pulsante meccanico e di un'indicazione globale dello stato del dispositivo. Il dispositivo è dotato di relè elettromeccanico.

NOTA: per connettersi è necessario un gateway/hub ZigBee Nous E1, Nous E7 o un altro gateway/hub ZigBee compatibile con Tuya.

La connessione di una presa intelligente a Internet non può essere garantita in tutti i casi, poiché dipende da molte condizioni: qualità del canale di comunicazione e delle apparecchiature di rete intermedie, marca e modello del dispositivo mobile, versione del sistema operativo, ecc.

MISURE PRECAUZIONALI

Leggere attentamente questo manuale.
Utilizzare il prodotto entro i limiti di temperatura e umidità specificati nella scheda tecnica.
Non installare il prodotto vicino a fonti di calore come radiatori, ecc.
Non permettere che il dispositivo cada e sia soggetto a carichi meccanici.
Non utilizzare detergenti chimicamente attivi e abrasivi per pulire il prodotto. A questo scopo utilizzare un panno di flanella umido.
Non sovraccaricare la capacità specificata. Ciò potrebbe causare cortocircuiti e scosse elettriche.
Non smontare il prodotto da soli: la diagnostica e la riparazione del dispositivo devono essere eseguite solo presso un centro di assistenza certificato.

Progettazione e controlli

Numero	Nome	descrizione
1	Pulsante	Una breve pressione del pulsante commuta il dispositivo su "ON" "OFF". Una pressione prolungata del pulsante (5-7 C) ripristina le impostazioni del dispositivo e i parametri di connessione di rete.
2	Indicatore	Mostra lo stato attuale del dispositivo

Assemblea

Procedura di installazione:
1	Collegare l'interruttore come indicato in uno degli schemi elettrici.
2	Marcatura: L - morsetto di rete (110-240 V) Sotto tensione (fase) N - morsetto di rete (110-240 V) Neutro (zero)
3	Una volta completata l'installazione, il dispositivo è pronto per l'uso.
	È importante sottolineare che:	Assicurarsi che la rete Wi-Fi sia stabile e abbia un livello sufficiente nel luogo di installazione scelto.

Connessione

Per connettere il dispositivo Nous D1Z è necessario uno smartphone basato sul sistema operativo mobile Android o iOS con installata l'applicazione Nous Smart Home. Questa applicazione mobile è gratuita e può essere scaricata da Play Market e App Store. Di seguito il codice QR per l'applicazione:

Dopo aver installato il programma, per il suo corretto funzionamento, è necessario concedergli tutti i permessi nella sezione corrispondente delle impostazioni dello smartphone. Quindi è necessario registrare un nuovo utente di questo programma.

La procedura per connettere il dispositivo alla rete Zigbee:

1	Connettere lo smartphone al punto di accesso che verrà utilizzato per connettere il dispositivo. Assicurati che la gamma di frequenza della rete sia 2,4 GHz, altrimenti il dispositivo non si connetterà, poiché Zigbee Habs non sono progettati per funzionare con reti Wi-Fi a 5 GHz; (il tuo hub ZigBee dovrebbe essere già connesso all'app)
2	Connetti il dispositivo alla rete. Se l'indicazione globale non lampeggia rapidamente, premere il pulsante per 5-7 secondi per ripristinare le impostazioni della presa intelligente ai valori di fabbrica.
3	Apri l'app Nous Smart Home e fai clic sul pulsante per aggiungere un nuovo dispositivo
4	Apparirà una scansione automatica che ti chiederà di aggiungere un nuovo dispositivo. Conferma la connessione e avvia l'accoppiamento.
5	Se la scansione automatica non rileva il tuo dispositivo, puoi selezionarlo manualmente dall'elenco dei dispositivi

6	Nella scheda "Aggiungi manualmente", seleziona la categoria "Smart Switch" e in essa il modello "Smart Switch D1Z", come mostrato nell'immagine sopra;
7	Nella finestra che si apre, seleziona “passaggio successivo” e clicca sul pulsante “Avanti”;
8	connessione all'hub Zigbee

8	Apparirà una finestra che indica il grado di connessione di rete e aggiunge l'utente corrente del programma all'elenco dei dispositivi:
9	Al termine della procedura verrà visualizzata una finestra in cui è possibile specificare il nome del dispositivo e scegliere la stanza in cui si trova. Il nome del dispositivo verrà utilizzato anche da Amazon Alexa e Google Home.
10	Per eliminare tutti i dati dalla presa intelligente, nel menu del dispositivo, è necessario "Elimina dispositivo", "disabilita ed elimina tutti i dati"
Quando il dispositivo viene rimosso dall'elenco dei dispositivi dell'utente dell'applicazione, le impostazioni della presa intelligente verranno ripristinate ai valori di fabbrica e sarà necessario abbreviare nuovamente la procedura di connessione alla rete Wi-Fi. Se la password per il punto di accesso Wi-Fi è stata inserita in modo errato, allo scadere del timer, nell'applicazione verrà visualizzata una finestra "Impossibile connettersi al Wi-Fi" con istruzioni dettagliate per risolvere il problema.

Come connettere il tuo dispositivo ad Alexa

1	Accedi con il tuo account Alexa e la tua password (se non hai già effettuato l'accesso, registrati prima); Dopo aver effettuato l'accesso, fare clic sul menu nell'angolo in alto a sinistra, quindi fare clic su "Impostazioni" e selezionare "Configura un nuovo dispositivo";
2	Seleziona "Competenze" nella barra delle opzioni, quindi cerca "NOUS Smart Home" nella barra di ricerca; Nei risultati della ricerca, seleziona NOUS Smart Home, quindi fai clic su Abilita.
3	Inserisci nome utente e password precedentemente registrati (l'account è supportato solo negli Stati Uniti); Quando vedi la pagina corretta, significa che il tuo account Alexa è collegato al tuo account NOUS Smart Home.

4	Rilevamento del dispositivo: gli utenti devono dire a Echo "Echo (o Alexa), apri i miei dispositivi". Echo inizierà a trovare i dispositivi aggiunti nell'APP NOUS Smart Home, ci vorranno circa 20 secondi per mostrare il risultato. Oppure puoi fare clic su "Apri dispositivi" nell'APP Alexa, mostrerà i dispositivi trovati correttamente. Nota: "Echo" è uno dei nomi di sveglia, che può essere uno qualsiasi di questi tre nomi (Impostazioni): Alexa/Echo/Amazon.
5	Elenco delle competenze di supporto L'utente può controllare i dispositivi con le seguenti istruzioni: Alexa, accendi [dispositivo] Alexa, spegni [dispositivo]
Attenzione: il nome del dispositivo deve corrispondere all'APP NOUS Smart Home.

ПОСІБНИК З ЕКСПЛУАТАЦІЇ

опис

Перемикач Zigbee NOUS D1Z (далі – перемикач) призначений для організації автоматичного та ручного вимкнення електроприладів в приміщенні, шляхом віддаленого доступу через мережу Інтернет, за допомогою смартфона або планшета з встановленим додатком Nous Smart Home. Зв'язок з перемикачем налаштований через віддалений сервер за протоколом P2P, для чого використовується бездротовий zigbee адаптер. Перемикач обладнаний механічною кнопкою та світовою індикацією стану пристрою. Пристрій обладнаний електромеханічним реле.

УВАГА: Для підключення вам знадобиться Nous E1, Nous E7 або інший сумісний з Tuya шлюз/концентратор ZigBee.

З'єднання смарт розети з інтернетом не може бути гарантоване в всіх випадках, оскільки воно залежить від багатьох умов: якості каналу зв'язку та проміжного мережевого обладнання, марки та моделі мобільного пристрою, версії операційної системи тощо.

ЗАПОБІЖНІ ЗАХОДИ

Уважно прочитайте цю інструкцію.
Використовувати продукт у межах температури та вологості, зазначених у технічному паспорті.
Не встановлюйте виріб поблизу джерел тепла, наприклад, радіаторів опалення тощо.
Не допускати падіння пристрою і впливу на нього механічних навантажень.
Не використовуйте для чищення виробу хімічно активні та абразивні миючі засоби. Використовуйте для цього вологу фланелеву ганчірку.
Не призводьте до перенавантаження зазначеної потужності. Це може призвести до короткого замикання та ураження електричним струмом.
Не розбирайте виріб самостійно - діагностику і ремонт пристрою необхідно проводити тільки в сертифікованому сервісному центрі.

Дизайн і елементи керування

№	Ім'я	опис
1	Кнопка	Короткотривале натискання кнопки перемикає пристрій "ON" "OFF".Тривале натискання кнопки (5-7 С) скидає налаштування пристрою та параметри підключення до мережі.
2	Індикатор	Показує поточний стан пристрою

Монтаж

Процедура монтажу:
1	Підключити перемикач як показано на одній з електричних схем.
2	Позначення: L - затискач мережі (110-240V) Live (фаза) N - затискач мережі (110-240V) Neutral (нуль)
3	Коли установка завершена, пристрій готовий до використання.
	Важливо:	Переконайтеся, що у вибраному місці установки мережа Wi-Fi стабільна і має достатній рівень.

Підключення

Для підключення пристрою Nous D1Z необхідний смартфон на базі мобільної операційної системи Android або iOS з встановленим додатком Nous Smart Home. Цей мобільний додаток безкоштовний і доступний для завантаження з Play Market і App Store. Qr-код до додатку наведено нижче:

Після встановлення програми для її коректної роботи необхідно надати йому всі дозволи у відповідному розділі налаштувань смартфона. Тоді необхідно зареєструвати нового користувача цієї програми.

Порядок підключення пристрою до мережі Zigbee:

1	Під'єднайте смартфон до точки доступу, яка буде використовуватися для підключення пристррою. Переконайтеся, що діапазон частот мережі 2,4 ГГц, інакше пристрій не під'єднається, оскільки Zigbee Hab не призначени для роботи з мережами Wi-Fi 5 ГГц;(ваш концентратор ZigBee уже має бути підключений до програми)
2	Увімкніть пристрій до мережі. Якщо світова індикація блимає не швидко, то натиснути кнопку 5-7 с для скидання налаштувань смарт розетки до заводських значень.
3	Відкрийте програму Nous Smart Home і натисніть кнопку додавання нового пристрою
4	З’явиться автосканування, яке запропонує вам додати новий пристрій.Підтвердьте підключення та почніть сполучення.
5	Якщо автосканування не бачить ваш пристрій, ви можете вибрати його вручну зі списку пристроїв

6	У вкладці «Додати вручну» виберіть категорію «Розумні перемикачі», а в ній модель «Розумний вимикач D1Z», як показано на малюнку вище;
7	У вікні, що відкрилося, виберіть «наступний крок» і натисніть кнопку «Вперед»;
8	з'еднання з хабом Zigbee

8	З'явиться вікно із зазначенням ступеня підключення до мережі та додаванням до списку пристроїв поточного користувача програми:
9	Після закінчення процедури з'явиться вікно, в якому можна буде задати назву пристрою і вибрати кімнату, в якій він знаходиться. Назва пристрою також використовуватиметься Amazon Alexa та Google Home.
10	Щоб видалити всі дані зі смарт розетки, потрібно в меню пристрою "Видалити пристрій", "вимкнута та видалити всі дані"
Коли пристрій видаляється зі списку пристроїв користувача додатків, налаштування смарт розетки до заводських значень і потрібно буде знову скоротити процедуру підключення до мережі Wi-Fi. Якщо пароль для точки доступу Wi-Fi був вказаний неправильно, то в додатку після часу таймера з'являється вікно «не вдалося під'єднати до Wi-Fi» з пропозицією покрокових дій, щоб усунути проблему.

Як підключити свій пристрій до Alexa

1	Увійдіть, використовуючи свій обліковий запис Alexa та пароль (якщо ви ще не зареєстровані, спочатку зареєструйтеся); Після входу натисніть меню у верхньому лівому куті, потім натисніть «Налаштування» та виберіть «Налаштувати новий пристрій»;
2	Виберіть «Навички» на панелі параметрів, а потім знайдіть «NOUS Smart Home» на панелі пошуку; У результатах пошуку виберіть NOUS Smart Home, а потім натисніть Увімкнути.
3	Введіть ім’я користувача та пароль, які ви раніше зареєстрували (обліковий запис підтримується лише в Сполучених Штатах); Коли ви бачите правильну сторінку, це означає, що обліковий запис Alexa пов’язано з обліковим записом NOUS Smart Home.

4	Виявлення пристроїв: користувачі повинні сказати Echo: «Echo (або Alexa), відкрийте мої пристрої». Echo почне знаходити пристрої, додані в NOUS Smart Home APP, для показу результату знадобиться приблизно 20 секунд. Або ви можете натиснути «Відкрити пристрої» в Alexa APP, він покаже пристрої, якіуспішно знайдено. Примітка: «Echo» — це одне з імен пробудження, яке може бути будь-яким із цих трьох імен (Налаштування): Alexa/Echo/Amazon.
5	Список навичок підтримки Користувач може керувати пристроями за допомогою таких інструкцій: Alexa, увімкни [пристрій] Alexa, вимкни [пристрій]
Увага: назва пристрою має відповідати додатку NOUS Smart Home APP.

MANUAL DE OPERACIÓN

descripción

El interruptor Zigbee NOUS D1Z (en adelante interruptor) está diseñado para organizar el apagado automático y manual de los aparatos eléctricos de la habitación, mediante acceso remoto a través de Internet, mediante un teléfono inteligente o tableta con la aplicación Nous Smart Home instalada. La comunicación con el switch se configura a través de un servidor remoto mediante el protocolo P2P, para lo cual se utiliza un adaptador zigbee inalámbrico. El interruptor está equipado con un botón mecánico y una indicación global del estado del dispositivo. El dispositivo está equipado con un relé electromecánico.

NOTA: Necesitará un Nous E1, Nous E7 u otro gateway/hub ZigBee compatible con Tuya para conectarse.

La conexión de un enchufe inteligente a Internet no se puede garantizar en todos los casos, ya que depende de muchas condiciones: la calidad del canal de comunicación y del equipo de red intermedio, la marca y modelo del dispositivo móvil, la versión del sistema operativo, etc.

MEDIDAS DE PRECAUCIÓN

Lea atentamente este manual.
Utilice el producto dentro de los límites de temperatura y humedad especificados en la ficha técnica.
No instale el producto cerca de fuentes de calor como radiadores, etc.
No permita que el dispositivo se caiga y esté sujeto a cargas mecánicas.
No utilice detergentes químicamente activos y abrasivos para limpiar el producto. Utilice para ello un paño de franela húmedo.
No sobrecargue la capacidad especificada. Esto podría provocar un cortocircuito y una descarga eléctrica.
No desmonte el producto usted mismo: el diagnóstico y la reparación del dispositivo deben realizarse únicamente en un centro de servicio certificado.

Diseño y controles

No.	Nombre	descripción
1	Botón	Una pulsación breve del botón enciende el dispositivo y lo apaga. Una pulsación larga del botón (5-7 C) restablece la configuración del dispositivo y los parámetros de conexión de red.
2	Indicador	Muestra el estado actual del dispositivo.

Asamblea

Procedimiento de instalación:
1	Conecte el interruptor como se muestra en uno de los diagramas eléctricos.
2	Calificación: L - pinza de red (110-240V) Vivo (fase) N - pinza de red (110-240V) Neutro (cero)
3	Cuando se completa la instalación, el dispositivo está listo para usar.
	En tono rimbombante:	Asegúrate de que la red Wi-Fi sea estable y tenga un nivel suficiente en el lugar de instalación elegido.

Conexión

Para conectar el dispositivo Nous D1Z es necesario un smartphone basado en el sistema operativo móvil Android o iOS con la aplicación Nous Smart Home instalada. Esta aplicación móvil es gratuita y está disponible para descargar desde Play Market y App Store. El código QR de la aplicación se proporciona a continuación:

Tras instalar el programa, para su correcto funcionamiento, es necesario otorgarle todos los permisos en el apartado correspondiente de los ajustes del smartphone. Entonces necesitas registrar un nuevo usuario de este programa.

El procedimiento para conectar el dispositivo a la red Zigbee:

1	Conecte el teléfono inteligente al punto de acceso que se utilizará para conectar el dispositivo. Asegúrese de que el rango de frecuencia de la red sea de 2,4 GHz; de lo contrario, el dispositivo no se conectará, ya que los Zigbee Habs no están diseñados para funcionar con redes Wi-Fi de 5 GHz; (tu concentrador ZigBee ya debería estar conectado a la aplicación)
2	Conecte el dispositivo a la red. Si la indicación global no parpadea rápidamente, presione el botón durante 5 a 7 segundos para restablecer la configuración del enchufe inteligente a los valores de fábrica.
3	Abre la aplicación Nous Smart Home y haz clic en el botón para añadir un nuevo dispositivo
4	Aparecerá un escaneo automático que le pedirá que agregue un nuevo dispositivo. Confirme la conexión y comience el emparejamiento.
5	Si el escaneo automático no ve su dispositivo, puede seleccionarlo manualmente de la lista de dispositivos

6	En la pestaña "Agregar manualmente", seleccione la categoría "Smart Switches", y en ella el modelo "Smart Switch D1Z", como se muestra en la imagen de arriba;
7	En la ventana que se abre, seleccione "siguiente paso" y haga clic en el botón "Siguiente";
8	conexión al concentrador Zigbee

8	Aparecerá una ventana indicando el grado de conexión a la red y agregando el usuario actual del programa a la lista de dispositivos:
9	Finalizado el procedimiento, aparecerá una ventana en la que podrás especificar el nombre del dispositivo y elegir la habitación en la que se encuentra. El nombre del dispositivo también será utilizado por Amazon Alexa y Google Home.
10	Para eliminar todos los datos del enchufe inteligente, en el menú del dispositivo, debe "Eliminar dispositivo", "deshabilitar y eliminar todos los datos".
Cuando el dispositivo se elimina de la lista de dispositivos del usuario de la aplicación, la configuración del enchufe inteligente se restablecerá a los valores de fábrica y será necesario acortar el procedimiento de conexión a la red Wi-Fi nuevamente. Si la contraseña del punto de acceso Wi-Fi se ingresó incorrectamente, una vez que expire el temporizador, aparecerá una ventana "Error al conectarse a Wi-Fi" en la aplicación con instrucciones paso a paso para solucionar el problema.

Cómo conectar tu dispositivo a Alexa

1	Inicie sesión con su cuenta y contraseña de Alexa (si aún no ha iniciado sesión, regístrese primero); Después de iniciar sesión, haga clic en el menú en la esquina superior izquierda, luego haga clic en "Configuración" y seleccione "Configurar un nuevo dispositivo";
2	Seleccione "Habilidades" en la barra de opciones, luego busque "NOUS Smart Home" en la barra de búsqueda; En los resultados de la búsqueda, seleccione NOUS Smart Home y luego haga clic en Habilitar.
3	Ingrese el nombre de usuario y la contraseña que registró anteriormente (la cuenta solo se admite en los Estados Unidos); Cuando veas la página correcta, significa que tu cuenta de Alexa está vinculada a tu cuenta de NOUS Smart Home.

4	Descubrimiento de dispositivos: los usuarios deben decirle a Echo: "Echo (o Alexa), abre mis dispositivos". Echo comenzará a encontrar los dispositivos agregados en la APLICACIÓN NOUS Smart Home, tardará unos 20 segundos en mostrar el resultado. O puede hacer clic en "Abrir dispositivos" en la aplicación Alexa, se mostrarán los dispositivos encontrados correctamente. Nota: "Echo" es uno de los nombres del despertador, que puede ser cualquiera de estos tres nombres (Configuración): Alexa/Echo/Amazon.
5	Lista de habilidades de soporte El usuario puede controlar dispositivos con las siguientes instrucciones: Alexa, enciende [dispositivo] Alexa, apaga [dispositivo]
Atención: el nombre del dispositivo debe coincidir con el de la APP NOUS Smart Home.

EKSPLUATĀCIJAS ROKASGRĀMATA

apraksts

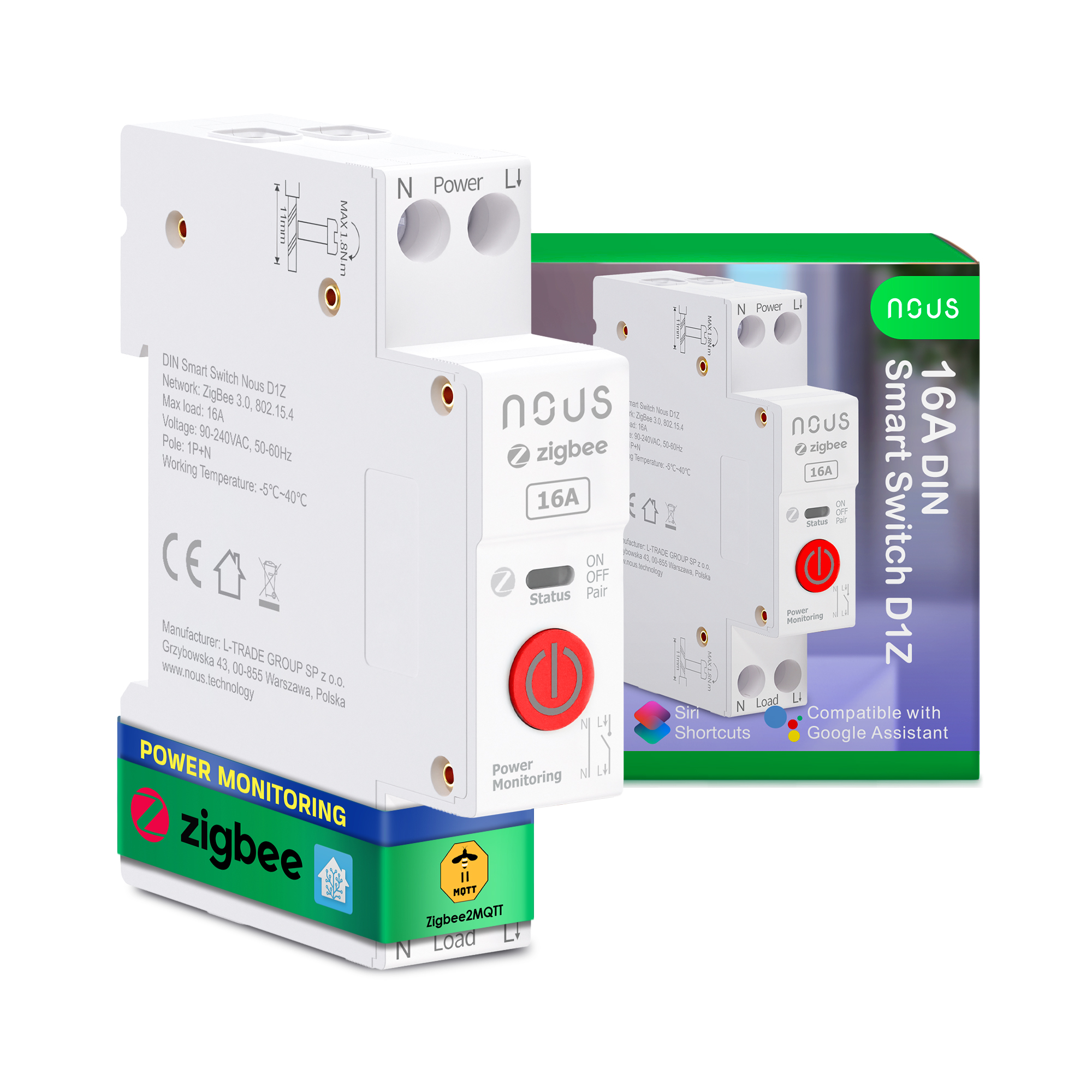

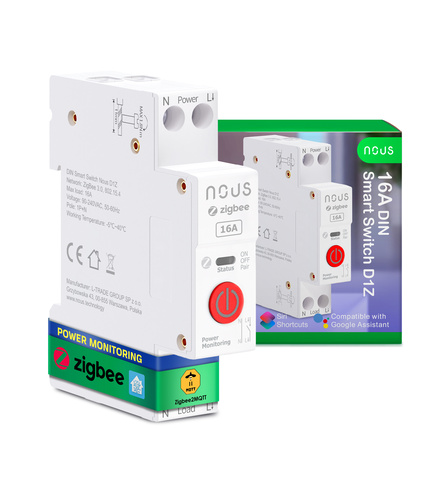

Zigbee slēdzis NOUS D1Z (turpmāk tekstā slēdzis) ir paredzēts, lai organizētu automātisku un manuālu elektroierīču izslēgšanu telpā, izmantojot attālo piekļuvi caur internetu, izmantojot viedtālruni vai planšetdatoru ar instalētu Nous Smart Home aplikāciju. Saziņa ar slēdzi tiek konfigurēta, izmantojot attālo serveri, izmantojot P2P protokolu, kuram tiek izmantots bezvadu zigbee adapteris. Slēdzis ir aprīkots ar mehānisku pogu un globālu ierīces statusa indikāciju. Ierīce ir aprīkota ar elektromehānisko releju.

PIEZĪME. Lai izveidotu savienojumu, jums būs nepieciešama Nous E1, Nous E7 vai cita ar Tuya saderīga ZigBee vārteja/centrmezgls.

Viedligzdas pieslēgumu internetam nevar garantēt visos gadījumos, jo tas ir atkarīgs no daudziem apstākļiem: sakaru kanāla un starptīkla aprīkojuma kvalitātes, mobilās ierīces zīmola un modeļa, operētājsistēmas versijas, utt.

PIESARDZĪBAS PASĀKUMI

Uzmanīgi izlasiet šo rokasgrāmatu.
Lietojiet produktu tehniskajā datu lapā norādītajās temperatūras un mitruma robežās.
Neuzstādiet izstrādājumu tuvu siltuma avotiem, piemēram, radiatoriem utt.
Neļaujiet ierīcei nokrist un tikt pakļauta mehāniskai slodzei.
Produkta tīrīšanai neizmantojiet ķīmiski aktīvus un abrazīvus mazgāšanas līdzekļus. Šim nolūkam izmantojiet mitru flaneļa drānu.
Nepārslogojiet norādīto jaudu. Tas var izraisīt īssavienojumu un elektriskās strāvas triecienu.
Neizjauciet izstrādājumu paši - ierīces diagnostika un remonts jāveic tikai sertificētā servisa centrā.

Dizains un vadības ierīces

№	Vārds	apraksts
1	Poga	Īsi nospiežot pogu, ierīce tiek pārslēgta "ON" "OFF" Ilgi nospiežot pogu (5-7 C), tiek atiestatīti ierīces iestatījumi un tīkla savienojuma parametri.
2	Indikators	Parāda pašreizējo ierīces stāvokli

Montāža

Uzstādīšanas procedūra:
1	Pievienojiet slēdzi, kā parādīts vienā no elektriskajām shēmām.
2	Marķējums: L — tīkla skava (110–240 V) Strāva (fāze) N — tīkla skava (110–240 V) neitrāla (nulle)
3	Kad instalēšana ir pabeigta, ierīce ir gatava lietošanai.
	Svarīgi:	Pārliecinieties, vai Wi-Fi tīkls ir stabils un tam ir pietiekams līmenis izvēlētajā uzstādīšanas vietā.

Savienojums

Lai pievienotu ierīci Nous D1Z, nepieciešams viedtālrunis, kura pamatā ir Android vai iOS mobilā operētājsistēma un kurā ir instalēta lietojumprogramma Nous Smart Home. Šī mobilā lietojumprogramma ir bezmaksas, un to var lejupielādēt no Play Market un App Store. Pieteikuma QR kods ir norādīts zemāk:

Pēc programmas instalēšanas tās pareizai darbībai ir jāpiešķir tai visas atļaujas attiecīgajā viedtālruņa iestatījumu sadaļā. Pēc tam jums ir jāreģistrē jauns šīs programmas lietotājs.

Procedūra ierīces pievienošanai Zigbee tīklam:

1	Savienojiet viedtālruni ar piekļuves punktu, kas tiks izmantots ierīces savienošanai. Pārliecinieties, ka tīkla frekvenču diapazons ir 2,4 GHz, pretējā gadījumā ierīce netiks savienota, jo Zigbee Habs nav paredzēts darbam ar 5 GHz Wi-Fi tīkliem; (jūsu ZigBee centrmezglam jau jābūt savienotam ar lietotni)
2	Pievienojiet ierīci tīklam. Ja globālā indikācija ātri nemirgo, nospiediet pogu 5–7 sekundes, lai atiestatītu viedligzdas iestatījumus uz rūpnīcas vērtībām.
3	Atveriet lietotni Nous Smart Home un noklikšķiniet uz pogas, lai pievienotu jaunu ierīci
4	Parādīsies automātiskā skenēšana, kas liks pievienot jaunu ierīci. Apstipriniet savienojumu un sāciet savienošanu pārī.
5	Ja automātiskā skenēšana neredz jūsu ierīci, varat to manuāli atlasīt ierīču sarakstā

6	Cilnē "Pievienot manuāli" atlasiet kategoriju "Viedie slēdži" un tajā modeli "Smart Switch D1Z", kā parādīts attēlā iepriekš;
7	Atvērtajā logā atlasiet "nākamais solis" un noklikšķiniet uz pogas "Nākamais";
8	savienojums ar Zigbee centrmezglu

8	Parādīsies logs, kas norāda tīkla savienojuma pakāpi un pievienos pašreizējo programmas lietotāju ierīču sarakstam:
9	Pēc procedūras parādīsies logs, kurā varēsiet norādīt ierīces nosaukumu un izvēlēties telpu, kurā tā atrodas. Ierīces nosaukumu izmantos arī Amazon Alexa un Google Home.
10	Lai izdzēstu visus datus no viedligzdas, ierīces izvēlnē ir nepieciešams "Dzēst ierīci", "Atspējots un dzēst visus datus".
Kad ierīce tiek noņemta no lietojumprogrammas lietotāja ierīču saraksta, viedligzdas iestatījumi tiks atiestatīti uz rūpnīcas vērtībām un būs vēlreiz jāsaīsina Wi-Fi tīkla savienojuma procedūra. Ja Wi-Fi piekļuves punkta parole tika ievadīta nepareizi, pēc taimera termiņa beigām lietojumprogrammā tiek parādīts logs "Neizdevās izveidot savienojumu ar Wi-Fi" ar soli pa solim sniegtiem norādījumiem, kā novērst problēmu.

Kā savienot ierīci ar Alexa

1	Pierakstieties ar savu Alexa kontu un paroli (ja vēl neesat pierakstījies, vispirms reģistrējieties); Pēc pieteikšanās noklikšķiniet uz izvēlnes augšējā kreisajā stūrī, pēc tam noklikšķiniet uz "Iestatījumi" un atlasiet "Iestatīt jaunu ierīci";
2	Opciju joslā atlasiet “Prasmes”, pēc tam meklēšanas joslā meklējiet “NOUS Smart Home”; Meklēšanas rezultātos atlasiet NOUS Smart Home, pēc tam noklikšķiniet uz Iespējot.
3	Ievadiet lietotājvārdu un paroli, kuru iepriekš reģistrējāt (konts tiek atbalstīts tikai Amerikas Savienotajās Valstīs); Kad redzat pareizo lapu, tas nozīmē, ka jūsu Alexa konts ir saistīts ar jūsu NOUS Smart Home kontu.

4	Ierīces atklāšana: lietotājiem Echo ir jāpasaka: "Echo (vai Alexa), atveriet manas ierīces." Echo sāks atrast NOUS Smart Home APP pievienotās ierīces, būs nepieciešamas aptuveni 20 sekundes, lai parādītu rezultātu. Vai arī varat noklikšķināt uz "Atvērt ierīces" Alexa APP, tas parādīs veiksmīgi atrastās ierīces. Piezīme: "Echo" ir viens no modināšanas nosaukumiem, kas var būt jebkurš no šiem trim nosaukumiem (Iestatījumi): Alexa/Echo/Amazon.
5	Atbalsta prasmju saraksts Lietotājs var vadīt ierīces, izmantojot šādas instrukcijas: Alexa, ieslēgt [ierīce] Alexa, izslēgt [ierīce]
Uzmanību: ierīces nosaukumam ir jāatbilst NOUS Smart Home APP.

MANUEL D'UTILISATION

description

L'interrupteur Zigbee NOUS D1Z (ci-après dénommé l'interrupteur) est conçu pour organiser l'arrêt automatique et manuel des appareils électriques de la pièce, via un accès à distance via Internet, à l'aide d'un smartphone ou d'une tablette avec l'application Nous Smart Home installée. La communication avec le commutateur est configurée via un serveur distant utilisant le protocole P2P, pour lequel un adaptateur zigbee sans fil est utilisé. L'interrupteur est équipé d'un bouton mécanique et d'une indication globale de l'état de l'appareil. L'appareil est équipé d'un relais électromécanique.

REMARQUE : Vous aurez besoin d'une passerelle/hub ZigBee compatible avec Nous E1, Nous E7 ou Tuya pour vous connecter.

La connexion d'une prise intelligente à Internet ne peut être garantie dans tous les cas, car elle dépend de nombreuses conditions : la qualité du canal de communication et des équipements du réseau intermédiaire, la marque et le modèle de l'appareil mobile, la version du système d'exploitation, etc.

MESURES DE PRÉCAUTION

Lisez attentivement ce manuel.
Utiliser le produit dans les limites de température et d'humidité spécifiées dans la fiche technique.
N'installez pas le produit à proximité de sources de chaleur telles que des radiateurs, etc.
Ne laissez pas l'appareil tomber et être soumis à des charges mécaniques.
N'utilisez pas de détergents chimiquement actifs et abrasifs pour nettoyer le produit. Utilisez pour cela un chiffon de flanelle humide.
Ne surchargez pas la capacité spécifiée. Cela pourrait provoquer un court-circuit et un choc électrique.
Ne démontez pas le produit vous-même - le diagnostic et la réparation de l'appareil doivent être effectués uniquement dans un centre de service certifié.

Conception et contrôles

N°	Nom	description
1	Bouton	Un appui court sur le bouton allume l'appareil et l'éteint. Un appui long sur le bouton (5-7 C) réinitialise les paramètres de l'appareil et de connexion réseau.
2	Indicateur	Affiche l'état actuel de l'appareil

Assemblée

Procédure d'installation :
1	Connectez l'interrupteur comme indiqué sur l'un des schémas électriques.
2	Marquage: L - pince secteur (110-240V) Live (phase) N - pince réseau (110-240V) Neutre (zéro)
3	Une fois l'installation terminée, l'appareil est prêt à être utilisé.
	Important :	Assurez-vous que le réseau Wi-Fi est stable et dispose d'un niveau suffisant dans l'emplacement d'installation choisi.

Connexion

Pour connecter l'appareil Nous D1Z, vous avez besoin d'un smartphone basé sur le système d'exploitation mobile Android ou iOS avec l'application Nous Smart Home installée. Cette application mobile est gratuite et disponible en téléchargement sur Play Market et App Store. Le QR code de l’application est donné ci-dessous :

Après avoir installé le programme, pour son bon fonctionnement, il est nécessaire de lui accorder toutes les autorisations dans la section correspondante des paramètres du smartphone. Ensuite, vous devez enregistrer un nouvel utilisateur de ce programme.

La procédure pour connecter l'appareil au réseau Zigbee :

1	Connectez le smartphone au point d'accès qui sera utilisé pour connecter l'appareil. Assurez-vous que la plage de fréquences du réseau est de 2,4 GHz, sinon l'appareil ne se connectera pas, car les Zigbee Habs ne sont pas conçus pour fonctionner avec les réseaux Wi-Fi 5 GHz ; (votre hub ZigBee devrait déjà être connecté à l'application)
2	Connectez l'appareil au réseau. Si l'indication globale ne clignote pas rapidement, appuyez sur le bouton pendant 5 à 7 secondes pour réinitialiser les paramètres de la prise intelligente aux valeurs d'usine.
3	Ouvrez l'application Nous Smart Home et cliquez sur le bouton pour ajouter un nouvel appareil
4	Une analyse automatique apparaîtra, vous invitant à ajouter un nouvel appareil. Confirmez la connexion et démarrez le couplage.
5	Si l'analyse automatique ne détecte pas votre appareil, vous pouvez le sélectionner manuellement dans la liste des appareils.

6	Dans l'onglet « Ajouter manuellement », sélectionnez la catégorie « Smart Switches » et dans celle-ci le modèle « Smart Switch D1Z », comme indiqué dans l'image ci-dessus ;
7	Dans la fenêtre qui s'ouvre, sélectionnez « étape suivante » et cliquez sur le bouton « Suivant » ;
8	connexion au hub Zigbee

8	Une fenêtre apparaîtra indiquant le degré de connexion réseau et ajoutant l'utilisateur actuel du programme à la liste des appareils :
9	Après la procédure, une fenêtre apparaîtra dans laquelle vous pourrez préciser le nom de l'appareil et choisir la pièce dans laquelle il se trouve. Le nom de l'appareil sera également utilisé par Amazon Alexa et Google Home.
10	Pour supprimer toutes les données de la prise intelligente, dans le menu de l'appareil, vous devez "Supprimer l'appareil", "Désactiver et supprimer toutes les données"
Lorsque l'appareil est supprimé de la liste des appareils de l'utilisateur de l'application, les paramètres de la prise intelligente seront réinitialisés aux valeurs d'usine et devront à nouveau raccourcir la procédure de connexion au réseau Wi-Fi. Si le mot de passe du point d'accès Wi-Fi a été mal saisi, une fois le délai écoulé, une fenêtre « Échec de la connexion au Wi-Fi » apparaît dans l'application avec des instructions étape par étape pour résoudre le problème.

Comment connecter votre appareil à Alexa

1	Connectez-vous avec votre compte Alexa et votre mot de passe (si vous n'êtes pas déjà connecté, inscrivez-vous d'abord) ; Après vous être connecté, cliquez sur le menu dans le coin supérieur gauche, puis cliquez sur « Paramètres » et sélectionnez « Configurer un nouvel appareil » ;
2	Sélectionnez « Compétences » dans la barre d'options, puis recherchez « NOUS Smart Home » dans la barre de recherche ; Dans les résultats de la recherche, sélectionnez NOUS Smart Home, puis cliquez sur Activer.
3	Saisissez le nom d'utilisateur et le mot de passe que vous avez précédemment enregistrés (le compte n'est pris en charge qu'aux États-Unis) ; Lorsque vous voyez la bonne page, cela signifie que votre compte Alexa est lié à votre compte NOUS Smart Home.

4	Découverte d'appareils : les utilisateurs doivent dire à Echo : "Echo (ou Alexa), ouvrez mes appareils". Echo commencera à trouver les appareils ajoutés dans NOUS Smart Home APP, il faudra environ 20 secondes pour afficher le résultat. Ou vous pouvez cliquer sur « Ouvrir les appareils » dans l'application Alexa, cela affichera les appareils trouvés avec succès. Remarque : « Echo » est l'un des noms de réveil, qui peut être l'un de ces trois noms (Paramètres) : Alexa/Echo/Amazon.
5	Liste des compétences d'assistance L'utilisateur peut contrôler les appareils avec les instructions suivantes : Alexa, allumez [appareil] Alexa, éteignez [appareil]
Attention : le nom de l'appareil doit correspondre à l'application NOUS Smart Home.

INSTRUKCJA OBSŁUGI

opis

Przełącznik Zigbee NOUS D1Z (zwany dalej wyłącznikiem) przeznaczony jest do organizowania automatycznego i ręcznego wyłączania urządzeń elektrycznych w pomieszczeniu, poprzez zdalny dostęp przez Internet, za pomocą smartfona lub tabletu z zainstalowaną aplikacją Nous Smart Home. Komunikacja z przełącznikiem konfigurowana jest poprzez zdalny serwer z wykorzystaniem protokołu P2P, do obsługi którego wykorzystywany jest bezprzewodowy adapter Zigbee. Przełącznik wyposażony jest w mechaniczny przycisk oraz globalną sygnalizację stanu urządzenia. Urządzenie wyposażone jest w przekaźnik elektromechaniczny.

UWAGA: Do połączenia potrzebna będzie bramka/hub ZigBee Nous E1, Nous E7 lub inna kompatybilna z Tuya.

Nie w każdym przypadku można zagwarantować podłączenia inteligentnego gniazdka do Internetu, gdyż zależy to od wielu warunków: jakości kanału komunikacyjnego i wyposażenia sieci pośredniczącej, marki i modelu urządzenia mobilnego, wersji systemu operacyjnego, itp.

ŚRODKI OSTROŻNOŚCI

Przeczytaj uważnie niniejszą instrukcję.
Używaj produktu w zakresie temperatur i wilgotności podanych w karcie technicznej.
Nie instaluj produktu w pobliżu źródeł ciepła, takich jak grzejniki itp.
Nie dopuścić do upadku urządzenia i narażania go na obciążenia mechaniczne.
Do czyszczenia produktu nie należy używać chemicznie aktywnych i ściernych detergentów. Użyj do tego wilgotnej szmatki flanelowej.
Nie przeciążaj określonej pojemności. Może to spowodować zwarcie i porażenie prądem.
Nie demontuj produktu samodzielnie – diagnostykę i naprawę urządzenia należy przeprowadzać wyłącznie w certyfikowanym serwisie.

Projektowanie i sterowanie

Numer	Nazwa	opis
1	Przycisk	Krótkie naciśnięcie przycisku powoduje wyłączenie urządzenia. Długie naciśnięcie przycisku (5-7 C) resetuje ustawienia urządzenia i parametry połączenia sieciowego.
2	Wskaźnik	Pokazuje aktualny stan urządzenia

Montaż

Procedura instalacji:
1	Podłącz przełącznik zgodnie z jednym ze schematów elektrycznych.
2	Cechowanie: L - zacisk sieciowy (110-240V) Pod napięciem (faza) N - zacisk sieciowy (110-240V) Neutralny (zero)
3	Po zakończeniu instalacji urządzenie jest gotowe do użycia.
	Co ważne:	Upewnij się, że sieć Wi-Fi jest stabilna i ma wystarczający poziom w wybranym miejscu instalacji.

Połączenie

Do podłączenia urządzenia Nous D1Z potrzebny jest smartfon oparty na mobilnym systemie operacyjnym Android lub iOS z zainstalowaną aplikacją Nous Smart Home. Ta aplikacja mobilna jest bezpłatna i można ją pobrać z Play Market i App Store. Poniżej znajduje się kod QR aplikacji:

Po zainstalowaniu programu, do jego poprawnego działania konieczne jest nadanie mu wszelkich uprawnień w odpowiedniej sekcji ustawień smartfona. Następnie musisz zarejestrować nowego użytkownika tego programu.

Procedura podłączenia urządzenia do sieci Zigbee:

1	Podłącz smartfon do punktu dostępu, który będzie używany do podłączenia urządzenia. Upewnij się, że zakres częstotliwości sieci wynosi 2,4 GHz, w przeciwnym razie urządzenie nie będzie się łączyć, ponieważ Zigbee Habs nie są przeznaczone do pracy z sieciami Wi-Fi 5 GHz; (Twój koncentrator ZigBee powinien być już połączony z aplikacją)
2	Podłącz urządzenie do sieci. Jeśli wskazanie globalne nie miga szybko, naciśnij przycisk na 5-7 sekund, aby zresetować ustawienia inteligentnego gniazdka do wartości fabrycznych.
3	Otwórz aplikację Nous Smart Home i kliknij przycisk, aby dodać nowe urządzenie
4	Pojawi się automatyczne skanowanie z monitem o dodanie nowego urządzenia. Potwierdź połączenie i rozpocznij parowanie.
5	Jeśli automatyczne skanowanie nie wykryje Twojego urządzenia, możesz wybrać je ręcznie z listy urządzeń

6	W zakładce „Dodaj ręcznie” wybierz kategorię „Smart Switches”, a w niej model „Smart Switch D1Z”, jak pokazano na powyższym obrazku;
7	W oknie, które zostanie otwarte, wybierz „następny krok” i kliknij przycisk „Dalej”;
8	połączenie z koncentratorem Zigbee

8	Pojawi się okno wskazujące stopień połączenia sieciowego i dodania aktualnego użytkownika programu do listy urządzeń:
9	Po zakończeniu procedury pojawi się okno, w którym możesz podać nazwę urządzenia i wybrać pomieszczenie, w którym się ono znajduje. Nazwa urządzenia będzie również używana przez Amazon Alexa i Google Home.
10	Aby usunąć wszystkie dane z inteligentnego gniazdka, w menu urządzenia musisz wybrać „Usuń urządzenie”, „wyłącz i usuń wszystkie dane”
Gdy urządzenie zostanie usunięte z listy urządzeń użytkownika aplikacji, ustawienia inteligentnego gniazda zostaną zresetowane do wartości fabrycznych i konieczne będzie ponowne skrócenie procedury łączenia się z siecią Wi-Fi. Jeżeli hasło do punktu dostępu Wi-Fi zostało wprowadzone niepoprawnie, po upływie czasu w aplikacji pojawi się okno „nie udało się połączyć z Wi-Fi” zawierające instrukcje krok po kroku dotyczące rozwiązania problemu.

Jak podłączyć urządzenie do Alexy

1	Zaloguj się przy użyciu swojego konta Alexa i hasła (jeśli jeszcze nie jesteś zalogowany, zarejestruj się najpierw); Po zalogowaniu kliknij menu w lewym górnym rogu, następnie kliknij „Ustawienia” i wybierz „Skonfiguruj nowe urządzenie”;
2	Wybierz „Umiejętności” na pasku opcji, a następnie wyszukaj „NOUS Smart Home” w pasku wyszukiwania; W wynikach wyszukiwania wybierz NOUS Smart Home, a następnie kliknij Włącz.
3	Wprowadź nazwę użytkownika i hasło, które wcześniej zarejestrowałeś (konto jest obsługiwane tylko w Stanach Zjednoczonych); Gdy zobaczysz właściwą stronę, oznacza to, że Twoje konto Alexa jest połączone z kontem NOUS Smart Home.

4	Wykrywanie urządzenia: użytkownicy muszą powiedzieć Echo: „Echo (lub Alexa), otwórz moje urządzenia”. Echo rozpocznie wyszukiwanie urządzeń dodanych w aplikacji NOUS Smart Home, wyświetlenie wyniku zajmie około 20 sekund. Możesz też kliknąć „Otwórz urządzenia” w aplikacji Alexa, wyświetli to pomyślnie znalezione urządzenia. Uwaga: „Echo” to jedna z nazw wybudzania, która może mieć dowolną z trzech nazw (Ustawienia): Alexa/Echo/Amazon.
5	Lista umiejętności wsparcia Użytkownik może sterować urządzeniami za pomocą następujących instrukcji: Alexa, włącz [urządzenie] Alexa, wyłącz [urządzenie]
Uwaga: nazwa urządzenia musi odpowiadać aplikacji NOUS Smart Home.

BEDIENUNGSANLEITUNG

Beschreibung

Der Zigbee-Schalter NOUS D1Z (im Folgenden als Schalter bezeichnet) ist für die automatische und manuelle Abschaltung von Elektrogeräten im Raum durch Fernzugriff über das Internet mithilfe eines Smartphones oder Tablets mit installierter Nous Smart Home-Anwendung konzipiert. Die Kommunikation mit dem Switch wird über einen Remote-Server mithilfe des P2P-Protokolls konfiguriert, für das ein drahtloser ZigBee-Adapter verwendet wird. Der Schalter ist mit einem mechanischen Knopf und einer globalen Anzeige des Gerätestatus ausgestattet. Das Gerät ist mit einem elektromechanischen Relais ausgestattet.

HINWEIS: Für die Verbindung benötigen Sie ein Nous E1, Nous E7 oder ein anderes Tuya-kompatibles ZigBee-Gateway/Hub.

Die Verbindung einer Smart-Steckdose mit dem Internet kann nicht in allen Fällen garantiert werden, da sie von vielen Bedingungen abhängt: der Qualität des Kommunikationskanals und der zwischengeschalteten Netzwerkausrüstung, der Marke und dem Modell des Mobilgeräts, der Version des Betriebssystems, usw.

VORSICHTSMASSNAHMEN

Lesen Sie dieses Handbuch sorgfältig durch.
Verwenden Sie das Produkt innerhalb der im technischen Datenblatt angegebenen Temperatur- und Luftfeuchtigkeitsgrenzen.
Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern usw.
Lassen Sie das Gerät nicht fallen und keiner mechanischen Belastung aussetzen.
Verwenden Sie zum Reinigen des Produkts keine chemisch aktiven und scheuernden Reinigungsmittel. Benutzen Sie hierfür ein feuchtes Flanelltuch.
Überlasten Sie nicht die angegebene Kapazität. Dies kann zu Kurzschlüssen und Stromschlägen führen.
Zerlegen Sie das Produkt nicht selbst – Diagnose und Reparatur des Geräts dürfen nur in einem zertifizierten Servicecenter durchgeführt werden.

Design und Steuerung

Nr.	Name	Beschreibung
1	Taste	Ein kurzer Tastendruck schaltet das Gerät „AN“ „AUS“. Ein langer Tastendruck (5-7 C) setzt die Geräteeinstellungen und Netzwerkverbindungsparameter zurück.
2	Indikator	Zeigt den aktuellen Zustand des Geräts an

Montage

Installationsvorgang:
1	Schließen Sie den Schalter wie in einem der Schaltpläne gezeigt an.
2	Markierung: L – Netzklemme (110–240 V), stromführend (Phase) N – Netzwerkklemme (110–240 V), Neutralleiter (Null).
3	Nach Abschluss der Installation ist das Gerät betriebsbereit.
	Wichtig:	Stellen Sie sicher, dass das WLAN-Netzwerk am gewählten Installationsort stabil ist und über eine ausreichende Stärke verfügt.

Verbindung

Um das Nous D1Z-Gerät anzuschließen, benötigen Sie ein Smartphone, das auf dem mobilen Betriebssystem Android oder iOS basiert und auf dem die Nous Smart Home-Anwendung installiert ist. Diese mobile Anwendung ist kostenlos und kann im Play Market und im App Store heruntergeladen werden. Der QR-Code für die Anwendung ist unten angegeben:

Nach der Installation des Programms ist es für den ordnungsgemäßen Betrieb erforderlich, ihm alle Berechtigungen im entsprechenden Abschnitt der Smartphone-Einstellungen zu erteilen. Dann müssen Sie einen neuen Benutzer dieses Programms registrieren.

So verbinden Sie das Gerät mit dem Zigbee-Netzwerk:

1	Verbinden Sie das Smartphone mit dem Zugangspunkt, der zum Verbinden des Geräts verwendet werden soll. Stellen Sie sicher, dass der Netzwerkfrequenzbereich 2,4 GHz beträgt. Andernfalls stellt das Gerät keine Verbindung her, da Zigbee Habs nicht für die Verwendung mit 5-GHz-WLAN-Netzwerken ausgelegt sind. (Ihr ZigBee-Hub sollte bereits mit der App verbunden sein)
2	Verbinden Sie das Gerät mit dem Netzwerk. Wenn die globale Anzeige nicht schnell blinkt, drücken Sie die Taste 5–7 Sekunden lang, um die Smart -Socket-Einstellungen auf die Werkseinstellungen zurückzusetzen.
3	Öffnen Sie die Nous Smart Home-App und klicken Sie auf die Schaltfläche, um ein neues Gerät hinzuzufügen
4	Es erscheint ein automatischer Scan, der Sie auffordert, ein neues Gerät hinzuzufügen. Bestätigen Sie die Verbindung und beginnen Sie mit der Kopplung.
5	Wenn der Autoscan Ihr Gerät nicht erkennt, können Sie es manuell aus der Geräteliste auswählen

6	Wählen Sie im Reiter „Manuell hinzufügen“ die Kategorie „Smart Switches“ und darin das Modell „Smart Switch D1Z“, wie im Bild oben gezeigt;
7	Wählen Sie im sich öffnenden Fenster „Nächster Schritt“ und klicken Sie auf die Schaltfläche „Weiter“.
8	Verbindung zum Zigbee-Hub

8	Es erscheint ein Fenster, das den Grad der Netzwerkverbindung anzeigt und den aktuellen Benutzer des Programms zur Geräteliste hinzufügt:
9	Nach dem Vorgang erscheint ein Fenster, in dem Sie den Namen des Geräts angeben und den Raum auswählen können, in dem es sich befindet. Der Gerätename wird auch von Amazon Alexa und Google Home verwendet.
10	Um alle Daten von der Smart Socket zu löschen, müssen Sie im Gerätemenü „Gerät löschen“, „deaktivieren und alle Daten löschen“ wählen.
Wenn das Gerät aus der Geräteliste des Anwendungsbenutzers entfernt wird, werden die Smart -Socket-Einstellungen auf die Werkseinstellungen zurückgesetzt und der Wi-Fi-Netzwerkverbindungsvorgang muss erneut verkürzt werden. Wenn das Passwort für den WLAN-Zugangspunkt falsch eingegeben wurde, erscheint nach Ablauf des Timers in der Anwendung ein Fenster mit der Meldung „Verbindung zum WLAN fehlgeschlagen“ mit schrittweisen Anweisungen zur Behebung des Problems.

So verbinden Sie Ihr Gerät mit Alexa

1	Melden Sie sich mit Ihrem Alexa-Konto und Passwort an (wenn Sie noch nicht angemeldet sind, registrieren Sie sich zuerst); Klicken Sie nach der Anmeldung auf das Menü in der oberen linken Ecke, dann auf „Einstellungen“ und wählen Sie „Neues Gerät einrichten“;
2	Wählen Sie in der Optionsleiste „Fähigkeiten“ aus und suchen Sie dann in der Suchleiste nach „NOUS Smart Home“. Wählen Sie in den Suchergebnissen NOUS Smart Home aus und klicken Sie dann auf Aktivieren.
3	Geben Sie den Benutzernamen und das Passwort ein, die Sie zuvor registriert haben (das Konto wird nur in den Vereinigten Staaten unterstützt). Wenn Sie die richtige Seite sehen, bedeutet das, dass Ihr Alexa-Konto mit Ihrem NOUS Smart Home-Konto verknüpft ist.

4	Geräteerkennung: Benutzer müssen Echo sagen: „Echo (oder Alexa), öffne meine Geräte.“ Echo beginnt mit der Suche nach den in der NOUS Smart Home APP hinzugefügten Geräten. Es dauert etwa 20 Sekunden, bis das Ergebnis angezeigt wird. Oder Sie können in der Alexa-App auf „Geräte öffnen“ klicken. Daraufhin werden die erfolgreich gefundenen Geräte angezeigt. Hinweis: „Echo“ ist einer der Wecknamen, der einer dieser drei Namen (Einstellungen) sein kann: Alexa/Echo/Amazon.
5	Liste der Supportfähigkeiten Der Benutzer kann Geräte mit den folgenden Anweisungen steuern: Alexa, [Gerät] einschalten Alexa, [Gerät] ausschalten
Achtung: Der Name des Geräts muss mit der NOUS Smart Home APP übereinstimmen.

KASUTUSJUHEND

kirjeldus

Zigbee lüliti NOUS D1Z (edaspidi lüliti) on mõeldud ruumis olevate elektriseadmete automaatse ja käsitsi väljalülitamise korraldamiseks Interneti kaudu kaugjuurdepääsu kaudu, kasutades nutitelefoni või tahvelarvutit, kuhu on installitud rakendus Nous Smart Home. Side lülitiga konfigureeritakse kaugserveri kaudu, kasutades P2P-protokolli, mille jaoks kasutatakse traadita zigbee-adapterit. Lüliti on varustatud mehaanilise nupu ja seadme oleku globaalse indikaatoriga. Seade on varustatud elektromehaanilise releega.

MÄRKUS. Ühenduse loomiseks vajate Nous E1, Nous E7 või muud Tuyaga ühilduvat ZigBee lüüsi/jaoturit.

Nutipesa ühendamist internetti ei saa tagada kõikidel juhtudel, kuna see sõltub paljudest tingimustest: sidekanali ja vahevõrgu seadmete kvaliteet, mobiilseadme mark ja mudel, operatsioonisüsteemi versioon, jne.

ETTEVAATUSMEETMED

Lugege see juhend hoolikalt läbi.
Kasutage toodet tehnilistel andmetelehel märgitud temperatuuri ja niiskuse piirides.
Ärge paigaldage toodet soojusallikate, näiteks radiaatorite jms lähedusse.
Ärge laske seadmel kukkuda ja sellele mehaanilist koormust avaldada.
Ärge kasutage toote puhastamiseks keemiliselt aktiivseid ja abrasiivseid puhastusvahendeid. Kasutage selleks niisket flanelllappi.
Ärge koormake määratud võimsust üle. See võib põhjustada lühise ja elektrilöögi.
Ärge võtke toodet ise lahti – seadme diagnostika ja remont peab toimuma ainult sertifitseeritud teeninduskeskuses.

Disain ja juhtnupud

№	Nimi	kirjeldus
1	Nupp	Lühike nupuvajutus lülitab seadme "ON" "VÄLJA" Pika nupuvajutusega (5-7 C) lähtestatakse seadme sätted ja võrguühenduse parameetrid.
2	Näitaja	Näitab seadme praegust olekut

Kokkupanek

Paigaldusprotseduur:
1	Ühendage lüliti, nagu on näidatud ühel elektriskeemidest.
2	Märgistus: L - võrguklamber (110-240 V) pinge all (faas) N – võrguklamber (110–240 V) neutraalne (null)
3	Kui installimine on lõppenud, on seade kasutamiseks valmis.
	Tähtis:	Veenduge, et Wi-Fi-võrk on valitud paigalduskohas stabiilne ja piisaval tasemel.

Ühendus

Seadme Nous D1Z ühendamiseks on vaja Android või iOS mobiilioperatsioonisüsteemil põhinevat nutitelefoni, kuhu on installitud Nous Smart Home rakendus. See mobiilirakendus on tasuta ja allalaadimiseks saadaval Play Marketist ja App Store'ist. Rakenduse QR-kood on toodud allpool:

Pärast programmi installimist on selle õigeks tööks vaja anda sellele nutitelefoni seadete vastavas jaotises kõik load. Seejärel peate registreerima selle programmi uue kasutaja.

Seadme Zigbee võrguga ühendamise protseduur:

1	Ühendage nutitelefon pääsupunktiga, mida kasutatakse seadme ühendamiseks. Veenduge, et võrgu sagedusvahemik oleks 2,4 GHz, vastasel juhul ei saa seade ühendust, kuna Zigbee Habs ei ole loodud töötama 5 GHz Wi-Fi võrkudega; (teie ZigBee jaotur peaks olema juba rakendusega ühendatud)
2	Ühendage seade võrku. Kui globaalne näit ei vilgu kiiresti, vajutage nuppu 5–7 sekundit, et lähtestada nutika pistikupesa seaded tehaseväärtustele.
3	Avage rakendus Nous Smart Home ja klõpsake uue seadme lisamiseks nuppu
4	Ilmub automaatne skannimine, mis palub teil lisada uus seade. Kinnitage ühendus ja alustage sidumist.
5	Kui automaatne skannimine teie seadet ei näe, saate selle seadmete loendist käsitsi valida

6	Vahekaardil "Lisa käsitsi" valige kategooria "Nutikad lülitid" ja selles mudel "Smart Switch D1Z", nagu on näidatud ülaloleval pildil;
7	Avanevas aknas valige "järgmine samm" ja klõpsake nuppu "Järgmine";
8	ühendus Zigbee jaoturiga

8	Ilmub aken, mis näitab võrguühenduse taset ja lisab programmi praeguse kasutaja seadmete loendisse:
9	Pärast protseduuri ilmub aken, kus saate määrata seadme nime ja valida ruumi, kus see asub. Seadme nime hakkavad kasutama ka Amazon Alexa ja Google Home.
10	Nutipesast kõigi andmete kustutamiseks tuleb seadme menüüs valida "Kustuta seade", "Keelatud ja kustutada kõik andmed".
Kui seade eemaldatakse rakenduse kasutaja seadmete loendist, lähtestatakse nutipesa seaded tehaseväärtustele ja Wi-Fi võrguühenduse protseduuri tuleb uuesti lühendada. Kui Wi-Fi pääsupunkti parool sisestati valesti, kuvatakse pärast taimeri aegumist rakenduses aken "Wi-Fi-ga ühenduse loomine ebaõnnestus" koos samm-sammuliste juhistega probleemi lahendamiseks.

Kuidas ühendada oma seade Alexaga

1	Logige sisse oma Alexa konto ja parooliga (kui te pole veel sisse logitud, registreeruge esmalt); Pärast sisselogimist klõpsake vasakus ülanurgas olevat menüüd, seejärel klõpsake nuppu "Seaded" ja valige "Uue seadme seadistamine";
2	Valige suvandite ribalt "Oskused", seejärel otsige otsinguribalt "NOUS Smart Home"; Valige otsingutulemustes NOUS Smart Home, seejärel klõpsake nuppu Luba.
3	Sisestage kasutajanimi ja parool, mille olete varem registreerinud (kontot toetatakse ainult Ameerika Ühendriikides); Kui näete õiget lehte, tähendab see, et teie Alexa konto on lingitud teie NOUS Smart Home kontoga.

4	Seadme avastamine: kasutajad peavad Echole ütlema: "Echo (või Alexa), avage minu seadmed." Echo hakkab leidma NOUS Smart Home APP-is lisatud seadmeid, tulemuse näitamiseks kulub umbes 20 sekundit. Või võite klõpsata Alexa APP-s "Ava seadmed", kuvatakse edukalt leitud seadmed. Märkus. "Kaja" on üks äratusnimedest, mis võib olla ükskõik milline neist kolmest nimest (Seaded): Alexa/Echo/Amazon.
5	Tugioskuste loend Kasutaja saab seadmeid juhtida järgmiste juhiste järgi: Alexa, lülita sisse [seade] Alexa, lülita [seade] välja
Tähelepanu: seadme nimi peab ühtima NOUS Smart Home APP-iga.

NAUDOJIMO VADOVAS

aprašymas

Zigbee jungiklis NOUS D1Z (toliau – jungiklis) skirtas organizuoti automatinį ir rankinį elektros prietaisų išjungimą patalpoje, per nuotolinę prieigą internetu, naudojant išmanųjį telefoną ar planšetinį kompiuterį su įdiegta Nous Smart Home aplikacija. Ryšys su jungikliu konfigūruojamas per nuotolinį serverį naudojant P2P protokolą, kuriam naudojamas belaidis zigbee adapteris. Jungiklis yra su mechaniniu mygtuku ir visuotine įrenginio būsenos indikacija. Prietaisas aprūpintas elektromechanine relė.

PASTABA: norint prisijungti, reikės Nous E1, Nous E7 ar kito su Tuya suderinamo ZigBee šliuzo / šakotuvo.

Išmaniojo lizdo prijungimas prie interneto negali būti garantuotas visais atvejais, nes tai priklauso nuo daugelio sąlygų: ryšio kanalo ir tarpinės tinklo įrangos kokybės, mobiliojo įrenginio prekės ženklo ir modelio, operacinės sistemos versijos, ir tt

ATSARGUMO PRIEMONĖS

Atidžiai perskaitykite šį vadovą.
Naudokite gaminį laikantis techninių duomenų lape nurodytų temperatūros ir drėgmės ribų.
Nemontuokite gaminio šalia šilumos šaltinių, tokių kaip radiatoriai ir pan.
Neleiskite įrenginiui nukristi ir būti veikiami mechaninių apkrovų.
Gaminiui valyti nenaudokite chemiškai aktyvių ir abrazyvinių ploviklių. Tam naudokite drėgną flanelinį audinį.
Neperkraukite nurodytos talpos. Tai gali sukelti trumpąjį jungimą ir elektros smūgį.
Neardykite gaminio patys – prietaiso diagnostika ir remontas turi būti atliekami tik sertifikuotame aptarnavimo centre.

Dizainas ir valdikliai

№	Vardas	aprašymas
1	Mygtukas	Trumpas mygtuko paspaudimas įjungia įrenginį "ON" "OFF" Ilgai paspaudus mygtuką (5-7 C), iš naujo nustatomi įrenginio nustatymai ir tinklo ryšio parametrai.
2	Rodiklis	Rodo esamą įrenginio būseną

Surinkimas

Montavimo procedūra:
1	Prijunkite jungiklį, kaip parodyta vienoje iš elektros schemų.
2	Žymėjimas: L - tinklo gnybtas (110-240 V) Įtampa (fazė) N – tinklo gnybtas (110–240 V) Neutralus (nulis)
3	Kai diegimas baigtas, įrenginys paruoštas naudoti.
	Svarbu:	Įsitikinkite, kad Wi-Fi tinklas yra stabilus ir jo lygis yra pakankamas pasirinktoje diegimo vietoje.

Ryšys

Norint prijungti Nous D1Z įrenginį, reikalingas išmanusis telefonas, pagrįstas Android arba iOS mobiliąja operacine sistema su įdiegta Nous Smart Home aplikacija. Ši mobilioji programa yra nemokama ir ją galima atsisiųsti iš „Play Market“ ir „App Store“. Programos QR kodas pateiktas žemiau:

Įdiegę programą, kad ji tinkamai veiktų, reikia suteikti jai visus leidimus atitinkamoje išmaniojo telefono nustatymų skiltyje. Tada reikia užregistruoti naują šios programos vartotoją.

Įrenginio prijungimo prie Zigbee tinklo procedūra:

1	Prijunkite išmanųjį telefoną prie prieigos taško, kuris bus naudojamas įrenginiui prijungti. Įsitikinkite, kad tinklo dažnių diapazonas yra 2,4 GHz, antraip įrenginys neprisijungs, nes Zigbee Habs nėra skirti dirbti su 5 GHz Wi-Fi tinklais; (jūsų „ZigBee“ centras jau turėtų būti prijungtas prie programos)
2	Prijunkite įrenginį prie tinklo. Jei pasaulinė indikacija nemirksi greitai, paspauskite mygtuką 5–7 sekundes, kad atkurtumėte išmaniojo lizdo nustatymus į gamyklines vertes.
3	Atidarykite „Nous Smart Home“ programą ir spustelėkite mygtuką, kad pridėtumėte naują įrenginį
4	Bus rodomas automatinis nuskaitymas, raginantis pridėti naują įrenginį. Patvirtinkite ryšį ir pradėkite susieti.
5	Jei automatinis nuskaitymas nemato jūsų įrenginio, galite jį pasirinkti rankiniu būdu iš įrenginių sąrašo

6	Skirtuke „Pridėti rankiniu būdu“ pasirinkite kategoriją „Išmanieji jungikliai“, o joje modelį „Išmanusis jungiklis D1Z“, kaip parodyta aukščiau esančiame paveikslėlyje;
7	Atsidariusiame lange pasirinkite „kitas žingsnis“ ir spustelėkite mygtuką „Kitas“;
8	ryšys su Zigbee centru

8	Atsidarys langas, kuriame bus nurodytas tinklo ryšio laipsnis ir dabartinis programos vartotojas bus įtrauktas į įrenginių sąrašą:
9	Po procedūros atsiras langas, kuriame galėsite nurodyti įrenginio pavadinimą ir pasirinkti patalpą, kurioje jis yra. Įrenginio pavadinimą taip pat naudos „Amazon Alexa“ ir „Google Home“.
10	Norėdami ištrinti visus duomenis iš išmaniojo lizdo, įrenginio meniu turite pasirinkti „Ištrinti įrenginį“, „Išjungti ir ištrinti visus duomenis“.
Kai įrenginys pašalinamas iš programos naudotojo įrenginių sąrašo, išmaniojo lizdo nustatymai bus atstatyti į gamyklines vertes ir vėl reikės sutrumpinti Wi-Fi tinklo prisijungimo procedūrą. Jei „Wi-Fi“ prieigos taško slaptažodis buvo įvestas neteisingai, pasibaigus laikmačio galiojimo laikui, programoje pasirodo langas „Nepavyko prisijungti prie Wi-Fi“ su nuosekliomis instrukcijomis, kaip išspręsti problemą.

Kaip prijungti įrenginį prie Alexa

1	Prisijunkite naudodami „Alexa“ paskyrą ir slaptažodį (jei dar nesate prisijungę, pirmiausia užsiregistruokite); Prisijungę spustelėkite viršutiniame kairiajame kampe esantį meniu, tada spustelėkite „Nustatymai“ ir pasirinkite „Nustatyti naują įrenginį“;
2	Parinkčių juostoje pasirinkite „Įgūdžiai“, tada paieškos juostoje ieškokite „NOUS Smart Home“; Paieškos rezultatuose pasirinkite NOUS Smart Home, tada spustelėkite Įgalinti.
3	Įveskite vartotojo vardą ir slaptažodį, kurį anksčiau užregistravote (paskyra palaikoma tik Jungtinėse Amerikos Valstijose); Kai matote tinkamą puslapį, tai reiškia, kad jūsų „Alexa“ paskyra susieta su jūsų NOUS Smart Home paskyra.

4	Įrenginio aptikimas: vartotojai turi pasakyti „Echo“: „Echo (arba Alexa), atidarykite mano įrenginius“. „Echo“ pradės rasti NOUS Smart Home APP pridėtus įrenginius, rezultatui parodyti prireiks maždaug 20 sekundžių. Arba galite spustelėti „Atidaryti įrenginius“ programoje „Alexa APP“, bus rodomi sėkmingai rasti įrenginiai. Pastaba: „Echo“ yra vienas iš pažadinimo pavadinimų, kuris gali būti bet kuris iš šių trijų pavadinimų (Nustatymai): Alexa/Echo/Amazon.
5	Pagalbos įgūdžių sąrašas Vartotojas gali valdyti įrenginius vadovaudamasis šiomis instrukcijomis: Alexa, įjunkite [įrenginį] Alexa, išjunkite [įrenginį]
Dėmesio: įrenginio pavadinimas turi atitikti NOUS Smart Home APP.

NÁVOD NA OBSLUHU

popis

Zigbee vypínač NOUS D1Z (ďalej len vypínač) je určený na organizáciu automatického a manuálneho vypnutia elektrospotrebičov v miestnosti, prostredníctvom vzdialeného prístupu cez internet, pomocou smartfónu alebo tabletu s nainštalovanou aplikáciou Nous Smart Home. Komunikácia s prepínačom je konfigurovaná cez vzdialený server pomocou P2P protokolu, na ktorý sa používa bezdrôtový zigbee adaptér. Vypínač je vybavený mechanickým tlačidlom a globálnou indikáciou stavu zariadenia. Zariadenie je vybavené elektromechanickým relé.

POZNÁMKA: Na pripojenie budete potrebovať bránu/hub ZigBee Nous E1, Nous E7 alebo inú kompatibilnú Tuya.

Pripojenie inteligentnej zásuvky k internetu nie je možné zaručiť vo všetkých prípadoch, pretože závisí od mnohých podmienok: kvalita komunikačného kanála a medziľahlého sieťového vybavenia, značka a model mobilného zariadenia, verzia operačného systému, atď.

PREVENTÍVNE OPATRENIA

Pozorne si prečítajte tento návod.
Výrobok používajte v rámci teplotných a vlhkostných limitov uvedených v technickom liste.
Neinštalujte výrobok v blízkosti zdrojov tepla, ako sú radiátory atď.
Nedovoľte, aby zariadenie spadlo a nebolo vystavené mechanickému zaťaženiu.
Na čistenie výrobku nepoužívajte chemicky aktívne a abrazívne čistiace prostriedky. Použite na to vlhkú flanelovú handričku.
Nepreťažujte uvedenú kapacitu. Môže to spôsobiť skrat a úraz elektrickým prúdom.
Výrobok sami nerozoberajte - diagnostika a oprava zariadenia sa musí vykonávať iba v certifikovanom servisnom stredisku.

Dizajn a ovládanie

№	Meno	popis
1	Tlačidlo	Krátkym stlačením tlačidla sa zariadenie prepne do polohy "ON" "OFF" Dlhým stlačením tlačidla (5-7 C) sa resetujú nastavenia zariadenia a parametre sieťového pripojenia.
2	Indikátor	Zobrazuje aktuálny stav zariadenia

Montáž

Postup inštalácie:
1	Pripojte spínač tak, ako je znázornené na jednej z elektrických schém.
2	Značenie: L - sieťová svorka (110-240V) pod napätím (fáza) N - sieťová svorka (110-240V) Neutrál (nula)
3	Po dokončení inštalácie je zariadenie pripravené na použitie.
	Dôležité:	Uistite sa, že sieť Wi-Fi je stabilná a má dostatočnú úroveň na zvolenom mieste inštalácie.

Pripojenie

Na pripojenie zariadenia Nous D1Z potrebujete smartfón na báze mobilného operačného systému Android alebo iOS s nainštalovanou aplikáciou Nous Smart Home. Táto mobilná aplikácia je bezplatná a je k dispozícii na stiahnutie z Play Market a App Store. QR kód aplikácie je uvedený nižšie:

Po nainštalovaní programu je pre jeho správne fungovanie potrebné udeliť mu všetky povolenia v zodpovedajúcej časti nastavení smartfónu. Potom musíte zaregistrovať nového používateľa tohto programu.

Postup pripojenia zariadenia k sieti Zigbee:

1	Pripojte smartfón k prístupovému bodu, ktorý sa použije na pripojenie zariadenia. Uistite sa, že frekvenčný rozsah siete je 2,4 GHz, inak sa zariadenie nepripojí, pretože Zigbee Habs nie sú navrhnuté na prácu s 5 GHz sieťami Wi-Fi; (váš rozbočovač ZigBee by už mal byť pripojený k aplikácii)
2	Pripojte zariadenie k sieti. Ak globálna indikácia nebliká rýchlo, stlačte tlačidlo na 5-7 sekúnd, aby ste resetovali nastavenia inteligentnej zásuvky na výrobné hodnoty.
3	Otvorte aplikáciu Nous Smart Home a kliknutím na tlačidlo pridajte nové zariadenie
4	Zobrazí sa automatické skenovanie, ktoré vás vyzve na pridanie nového zariadenia. Potvrďte pripojenie a spustite párovanie.
5	Ak automatické skenovanie nevidí vaše zariadenie, môžete ho vybrať manuálne zo zoznamu zariadení

6	V záložke „Pridať ručne“ vyberte kategóriu „Inteligentné prepínače“ a v nej model „Inteligentný prepínač D1Z“, ako je znázornené na obrázku vyššie;
7	V okne, ktoré sa otvorí, vyberte „ďalší krok“ a kliknite na tlačidlo „Ďalej“;
8	pripojenie k rozbočovaču Zigbee

8	Zobrazí sa okno s uvedením stupňa sieťového pripojenia a pridaním aktuálneho používateľa programu do zoznamu zariadení:
9	Po ukončení procedúry sa zobrazí okno, v ktorom môžete zadať názov zariadenia a vybrať miestnosť, v ktorej sa nachádza. Názov zariadenia bude používať aj Amazon Alexa a Google Home.
10	Ak chcete vymazať všetky údaje z inteligentnej zásuvky, v ponuke zariadenia musíte "Vymazať zariadenie", "vypnúť a odstrániť všetky údaje"
Po odstránení zariadenia zo zoznamu zariadení používateľa aplikácie sa nastavenia inteligentnej zásuvky obnovia na výrobné hodnoty a bude potrebné znova skrátiť postup pripojenia k sieti Wi-Fi. Ak bolo heslo pre prístupový bod Wi-Fi zadané nesprávne, po uplynutí časovača sa v aplikácii zobrazí okno „Nepodarilo sa pripojiť k sieti Wi-Fi“ s podrobnými pokynmi na odstránenie problému.

Ako pripojiť vaše zariadenie k Alexa

1	Prihláste sa pomocou svojho účtu a hesla Alexa (ak ešte nie ste prihlásení, najprv sa zaregistrujte); Po prihlásení kliknite na ponuku v ľavom hornom rohu, potom kliknite na „Nastavenia“ a vyberte „Nastaviť nové zariadenie“;
2	Na paneli možností vyberte „Skills“ a potom vyhľadajte „NOUS Smart Home“ vo vyhľadávacom paneli; Vo výsledkoch vyhľadávania vyberte NOUS Smart Home a potom kliknite na Povoliť.
3	Zadajte používateľské meno a heslo, ktoré ste si predtým zaregistrovali (účet je podporovaný iba v USA); Keď uvidíte správnu stránku, znamená to, že váš účet Alexa je prepojený s vaším účtom NOUS Smart Home.

4	Zisťovanie zariadenia: Používatelia musia Echo povedať: „Echo (alebo Alexa), otvor moje zariadenia.“ Echo začne hľadať zariadenia pridané v NOUS Smart Home APP, zobrazenie výsledku bude trvať asi 20 sekúnd. Alebo môžete kliknúť na „Otvoriť zariadenia“ v aplikácii Alexa, zobrazí sa úspešne nájdené zariadenia. Poznámka: „Echo“ je jedným z mien prebudenia, ktoré môže byť ktorýmkoľvek z týchto troch mien (Nastavenia): Alexa/Echo/Amazon.
5	Zoznam zručností podpory Používateľ môže ovládať zariadenia pomocou nasledujúcich pokynov: Alexa, zapnite [zariadenie] Alexa, vypnite [zariadenie]
Pozor: názov zariadenia sa musí zhodovať s APP NOUS Smart Home.

MANUAL DE OPERARE

descriere

Comutatorul Zigbee NOUS D1Z (denumit în continuare întrerupător) este conceput pentru a organiza oprirea automată și manuală a aparatelor electrice din cameră, prin acces la distanță prin Internet, folosind un smartphone sau o tabletă cu aplicația Nous Smart Home instalată. Comunicarea cu comutatorul este configurată printr-un server la distanță utilizând protocolul P2P, pentru care se folosește un adaptor wireless zigbee. Comutatorul este echipat cu un buton mecanic și o indicație globală a stării dispozitivului. Aparatul este echipat cu un releu electromecanic.

NOTĂ: Veți avea nevoie de un Nous E1, Nous E7 sau alt gateway/hub ZigBee compatibil Tuya pentru a vă conecta.

Conectarea unei prize inteligente la Internet nu poate fi garantată în toate cazurile, deoarece depinde de multe condiții: calitatea canalului de comunicație și a echipamentelor intermediare de rețea, marca și modelul dispozitivului mobil, versiunea sistemului de operare, etc.

MĂSURI DE PRECAUȚIE

Citiți cu atenție acest manual.
Utilizați produsul în limitele de temperatură și umiditate specificate în fișa tehnică.
Nu instalați produsul în apropierea surselor de căldură, cum ar fi calorifere etc.
Nu lăsați dispozitivul să cadă și să fie supus sarcinilor mecanice.
Nu utilizați detergenți activi chimic și abrazivi pentru curățarea produsului. Utilizați o cârpă umedă de flanel pentru aceasta.
Nu supraîncărcați capacitatea specificată. Acest lucru poate cauza scurtcircuit și șoc electric.
Nu dezasamblați singur produsul - diagnosticarea și repararea dispozitivului trebuie efectuate numai într-un centru de service autorizat.

Design și controale

№	Nume	descriere
1	Buton	O apăsare scurtă a butonului comută dispozitivul „ON” „OFF” O apăsare lungă a butonului (5-7 C) resetează setările dispozitivului și parametrii conexiunii la rețea.
2	Indicator	Afișează starea curentă a dispozitivului

Asamblare

Procedura de instalare:
1	Conectați întrerupătorul așa cum se arată în una dintre schemele electrice.
2	Marcare: L - clemă de rețea (110-240V) Sub tensiune (fază) N - clemă de rețea (110-240V) Neutru (zero)
3	Când instalarea este finalizată, dispozitivul este gata de utilizare.
	Important:	Asigurați-vă că rețeaua Wi-Fi este stabilă și are un nivel suficient în locația de instalare aleasă.

Conexiune

Pentru a conecta dispozitivul Nous D1Z, aveți nevoie de un smartphone bazat pe sistemul de operare mobil Android sau iOS cu aplicația Nous Smart Home instalată. Această aplicație mobilă este gratuită și disponibilă pentru descărcare din Play Market și App Store. Codul QR pentru aplicație este prezentat mai jos:

După instalarea programului, pentru funcționarea corectă a acestuia, este necesar să îi acordați toate permisiunile în secțiunea corespunzătoare a setărilor smartphone-ului. Apoi, trebuie să înregistrați un nou utilizator al acestui program.

Procedura de conectare a dispozitivului la rețeaua Zigbee:

1	Conectați smartphone-ul la punctul de acces care va fi utilizat pentru conectarea dispozitivului. Asigurați-vă că intervalul de frecvență al rețelei este de 2,4 GHz, altfel dispozitivul nu se va conecta, deoarece Zigbee Habs nu sunt proiectate să funcționeze cu rețele Wi-Fi de 5 GHz; (hub-ul tău ZigBee ar trebui să fie deja conectat la aplicație)
2	Conectați dispozitivul la rețea. Dacă indicația globală nu clipește rapid, apăsați butonul timp de 5-7 secunde pentru a reseta setările prizei inteligente la valorile din fabrică.
3	Deschideți aplicația Nous Smart Home și faceți clic pe butonul pentru a adăuga un nou dispozitiv
4	Va apărea o scanare automată, care vă va solicita să adăugați un nou dispozitiv. Confirmați conexiunea și începeți asocierea.
5	Dacă scanarea automată nu vede dispozitivul dvs., îl puteți selecta manual din lista de dispozitive

6	În fila „Adăugați manual”, selectați categoria „Smart Switches”, iar în ea modelul „Smart Switch D1Z”, așa cum se arată în imaginea de mai sus;
7	În fereastra care se deschide, selectați „pasul următor” și faceți clic pe butonul „Următorul”;
8	conexiune la hub-ul Zigbee

8	Va apărea o fereastră care indică gradul de conexiune la rețea și adaugă utilizatorul curent al programului la lista de dispozitive:
9	După procedură, va apărea o fereastră în care puteți specifica numele dispozitivului și alegeți camera în care se află. Numele dispozitivului va fi folosit și de Amazon Alexa și Google Home.
10	Pentru a șterge toate datele din priza inteligentă, în meniul dispozitivului, trebuie să „Ștergeți dispozitivul”, „dezactivat și ștergeți toate datele”
Când dispozitivul este eliminat din lista de dispozitive a utilizatorului aplicației, setările prizei inteligente vor fi resetate la valorile din fabrică și vor trebui să scurteze din nou procedura de conectare la rețeaua Wi-Fi. Dacă parola pentru punctul de acces Wi-Fi a fost introdusă incorect, după expirarea temporizatorului, în aplicație apare o fereastră „conectarea la Wi-Fi eșuată” cu instrucțiuni pas cu pas pentru a remedia problema.

Cum să vă conectați dispozitivul la Alexa

1	Conectați-vă cu contul și parola Alexa (dacă nu sunteți deja conectat, înregistrați-vă mai întâi); După autentificare, faceți clic pe meniul din colțul din stânga sus, apoi faceți clic pe „Setări” și selectați „Configurați un dispozitiv nou”;
2	Selectați „Skills” în bara de opțiuni, apoi căutați „NOUS Smart Home” în bara de căutare; În rezultatele căutării, selectați NOUS Smart Home, apoi faceți clic pe Activare.
3	Introduceți numele de utilizator și parola pe care le-ați înregistrat anterior (contul este acceptat doar în Statele Unite); Când vedeți pagina corectă, înseamnă că contul dvs. Alexa este conectat la contul NOUS Smart Home.

4	Descoperirea dispozitivului: utilizatorii trebuie să spună lui Echo „Echo (sau Alexa), deschide-mi dispozitivele”. Echo va începe să găsească dispozitivele adăugate în NOUS Smart Home APP, va dura aproximativ 20 de secunde pentru a afișa rezultatul. Sau puteți face clic pe „Deschide dispozitive” în aplicația Alexa, aceasta va afișa dispozitivele găsite cu succes. Notă: „Echo” este unul dintre numele de trezire, care poate fi oricare dintre aceste trei nume (Setări): Alexa/Echo/Amazon.
5	Lista abilităților de asistență Utilizatorul poate controla dispozitivele cu următoarele instrucțiuni: Alexa, porniți [dispozitivul] Alexa, opriți [dispozitivul]
Atenție: numele dispozitivului trebuie să corespundă aplicației NOUS Smart Home.

NÁVOD K OBSLUZE

popis

Zigbee vypínač NOUS D1Z (dále jen vypínač) je určen k organizaci automatického i ručního vypínání elektrospotřebičů v místnosti, prostřednictvím vzdáleného přístupu přes internet, pomocí chytrého telefonu nebo tabletu s nainstalovanou aplikací Nous Smart Home. Komunikace se switchem je konfigurována přes vzdálený server pomocí P2P protokolu, pro který je použit bezdrátový zigbee adaptér. Spínač je vybaven mechanickým tlačítkem a globální indikací stavu zařízení. Zařízení je vybaveno elektromechanickým relé.

POZNÁMKA: K připojení budete potřebovat bránu/hub ZigBee Nous E1, Nous E7 nebo jinou ZigBee kompatibilní bránu/hub Tuya.

Připojení chytré zásuvky k internetu nelze zaručit ve všech případech, protože závisí na mnoha podmínkách: kvalita komunikačního kanálu a mezilehlého síťového vybavení, značka a model mobilního zařízení, verze operačního systému, atd.

PREVENTIVNÍ OPATŘENÍ

Přečtěte si pozorně tento návod.
Výrobek používejte v mezích teploty a vlhkosti uvedených v technickém listu.
Neinstalujte výrobek v blízkosti zdrojů tepla, jako jsou radiátory atd.
Nedovolte, aby zařízení spadlo a bylo vystaveno mechanickému zatížení.
K čištění výrobku nepoužívejte chemicky aktivní a abrazivní čisticí prostředky. Použijte k tomu vlhký flanelový hadřík.
Nepřetěžujte uvedenou kapacitu. To může způsobit zkrat a úraz elektrickým proudem.
Výrobek sami nerozebírejte - diagnostika a opravy zařízení musí být prováděny pouze v certifikovaném servisním středisku.

Design a ovládání

№	Jméno	popis
1	Tlačítko	Krátkým stisknutím tlačítka se zařízení "ZAP" "VYPNE" Dlouhým stisknutím tlačítka (5-7 C) se resetují nastavení zařízení a parametry síťového připojení.
2	Indikátor	Zobrazuje aktuální stav zařízení

Shromáždění

Postup instalace:
1	Připojte spínač podle jednoho z elektrických schémat.
2	Označení: L - síťová svorka (110-240V) Živá (fáze) N - síťová svorka (110-240V) Neutrál (nula)
3	Po dokončení instalace je zařízení připraveno k použití.
	Důležité:	Ujistěte se, že síť Wi-Fi je stabilní a má dostatečnou úroveň ve zvoleném místě instalace.

Spojení

Pro připojení zařízení Nous D1Z potřebujete chytrý telefon založený na mobilním operačním systému Android nebo iOS s nainstalovanou aplikací Nous Smart Home. Tato mobilní aplikace je zdarma a je k dispozici ke stažení z Play Market a App Store. QR kód aplikace je uveden níže:

Po instalaci programu je pro jeho správné fungování nutné udělit mu všechna oprávnění v odpovídající sekci nastavení smartphonu. Poté je třeba zaregistrovat nového uživatele tohoto programu.

Postup připojení zařízení k síti Zigbee:

1	Připojte smartphone k přístupovému bodu, který bude použit pro připojení zařízení. Ujistěte se, že frekvenční rozsah sítě je 2,4 GHz, jinak se zařízení nepřipojí, protože Zigbee Habs nejsou navrženy pro práci s 5 GHz Wi-Fi sítěmi; (váš rozbočovač ZigBee by již měl být připojen k aplikaci)
2	Připojte zařízení k síti. Pokud globální indikace nebliká rychle, stiskněte tlačítko po dobu 5-7 sekund pro resetování nastavení chytré zásuvky na tovární hodnoty.
3	Otevřete aplikaci Nous Smart Home a kliknutím na tlačítko přidejte nové zařízení
4	Zobrazí se automatické skenování, které vás vyzve k přidání nového zařízení. Potvrďte připojení a zahajte párování.
5	Pokud automatické skenování nevidí vaše zařízení, můžete jej vybrat ručně ze seznamu zařízení

6	V záložce „Přidat ručně“ vyberte kategorii „Chytré přepínače“ a v ní model „Chytrý vypínač D1Z“, jak je znázorněno na obrázku výše;
7	V okně, které se otevře, vyberte „Další krok“ a klikněte na tlačítko „Další“;
8	připojení k Zigbee hubu

8	Zobrazí se okno s uvedením stupně síťového připojení a přidáním aktuálního uživatele programu do seznamu zařízení:
9	Po proceduře se zobrazí okno, ve kterém můžete zadat název zařízení a vybrat místnost, ve které se nachází. Název zařízení bude také používat Amazon Alexa a Google Home.
10	Chcete-li smazat všechna data z chytré zásuvky, v nabídce zařízení musíte "Smazat zařízení", "zakázat a smazat všechna data"
Když je zařízení odebráno ze seznamu zařízení uživatele aplikace, nastavení chytré zásuvky bude resetováno na tovární hodnoty a bude nutné znovu zkrátit postup připojení k síti Wi-Fi. Pokud bylo heslo pro přístupový bod Wi-Fi zadáno nesprávně, po vypršení časovače se v aplikaci zobrazí okno „Nepodařilo se připojit k Wi-Fi“ s podrobnými pokyny, jak problém vyřešit.

Jak připojit vaše zařízení k Alexa

1	Přihlaste se pomocí účtu a hesla Alexa (pokud ještě nejste přihlášeni, nejprve se zaregistrujte); Po přihlášení klikněte na nabídku v levém horním rohu, poté klikněte na „Nastavení“ a vyberte „Nastavit nové zařízení“;
2	V pruhu voleb vyberte „Skills“ a poté ve vyhledávacím pruhu vyhledejte „NOUS Smart Home“; Ve výsledcích vyhledávání vyberte NOUS Smart Home a poté klikněte na Povolit.
3	Zadejte uživatelské jméno a heslo, které jste si dříve zaregistrovali (účet je podporován pouze ve Spojených státech amerických); Když uvidíte správnou stránku, znamená to, že váš účet Alexa je propojen s vaším účtem NOUS Smart Home.

4	Zjištění zařízení: Uživatelé musí Echo říct: "Echo (nebo Alexa), otevři moje zařízení." Echo začne vyhledávat zařízení přidaná v NOUS Smart Home APP, bude trvat asi 20 sekund, než se zobrazí výsledek. Nebo můžete kliknout na „Otevřít zařízení“ v aplikaci Alexa, zobrazí se úspěšně nalezená zařízení. Poznámka: „Echo“ je jedním z názvů probuzení, což může být kterékoli z těchto tří názvů (Nastavení): Alexa/Echo/Amazon.
5	Seznam dovedností podpory Uživatel může ovládat zařízení pomocí následujících pokynů: Alexa, zapněte [zařízení] Alexa, vypněte [zařízení]
Pozor: název zařízení se musí shodovat s APP NOUS Smart Home.

Nous D1Z - Zigbee DIN Smart Switch 16A
